鐵礦石烘干機是在轉筒烘干機基礎上，結合鐵礦石自身特性研發制造的專門用于鐵礦石干燥的烘干設備，其烘干出來的鐵礦石品質高、適用范圍廣、市場需求量大，能夠?yàn)槠髽I(yè)帶來一定的經濟效益。

鐵礦石介紹

鐵礦石可分為磁鐵礦、赤鐵礦、褐鐵礦等，是含有鐵元素或鐵化合物能夠經濟利用的礦物集合體，也是鋼鐵生產企業的重要原材料，鐵礦石經過破碎、磨碎、磁選、等工藝流程可選出鐵資源。我國的鐵礦石資源非常的豐富，同時我國也是鐵礦石的消費大國，鐵礦石資源在國民經濟發展中占據著非常重要的位置。鐵礦石中含有硫、磷、砷、鉀、鈉、氟等有害物質，所以要對鐵礦石進行及時的選鐵處理，將有害的物質進行處理或者加工利用。

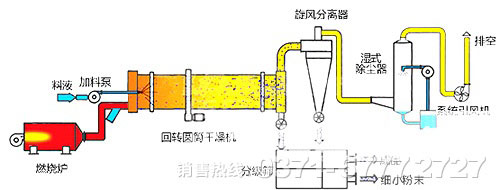

工作原理

經過振動給料機等給料裝置將鐵礦石資源送入烘干機內，鐵礦石物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，當鐵礦石行到內層的另一端時，之后進入中層進行逆流烘干，鐵礦石在中層呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，在此達到較佳干燥狀態。鐵礦石行到中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，在此矩形抄板內進行充分干燥。

配件特點

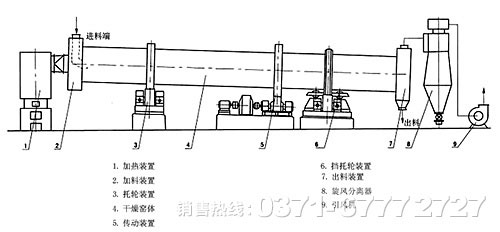

鐵礦石烘干機主要由筒體裝置、托輪裝置、進出料裝置、傳動裝置等部件組成，傳動裝置由電動機、減速機、聯軸器等零部件組成。筒體是臥式回轉圓筒，內部有各式抄板，進料端設有螺旋抄板，在其外部裝有用于支承的輪帶。筒體的轉動是由傳動裝置通過帶動小齒輪而帶動。同時還設有托輪刮油氈，延長托輪與輪帶的使用壽命。筒體兩端伸入進出料裝置內，進料箱內設有進料溜，進料箱下端密封板內側開有落料和清料的腰形孔，以避免倒料造成的物料擠壓、堵塞。

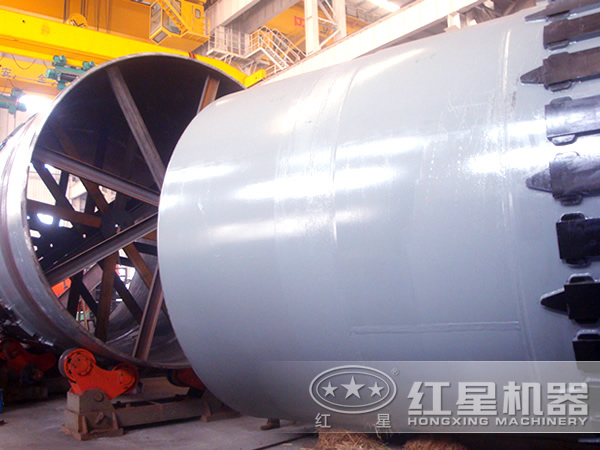

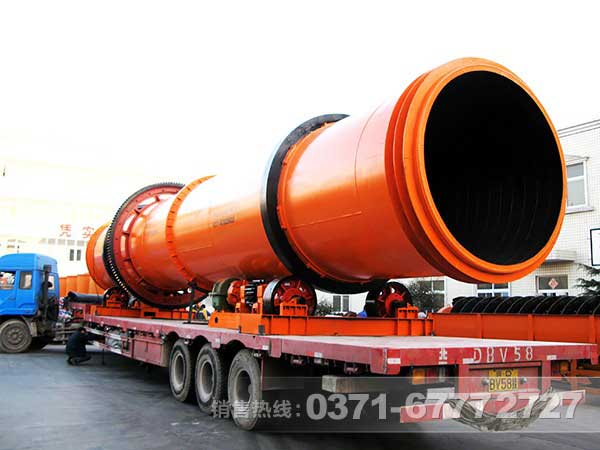

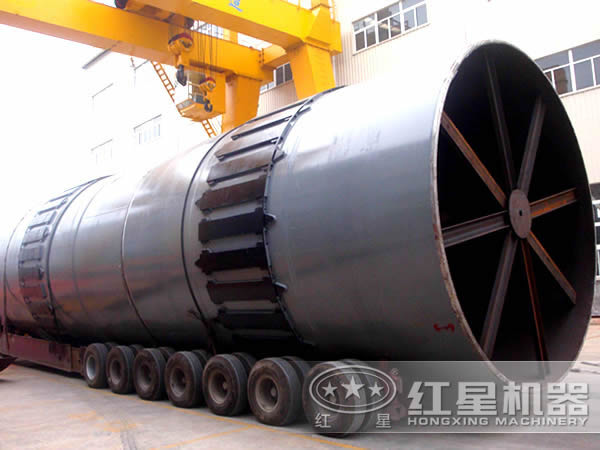

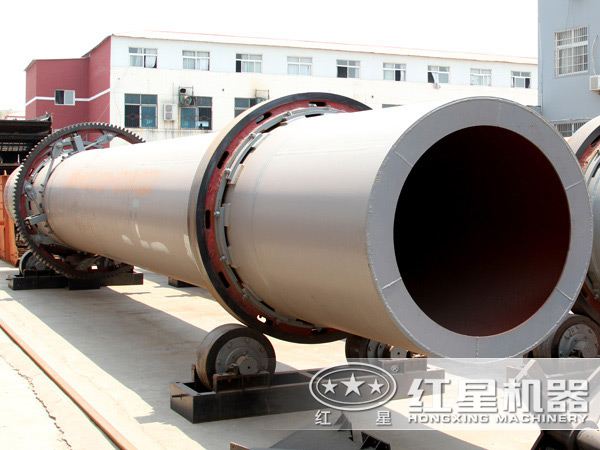

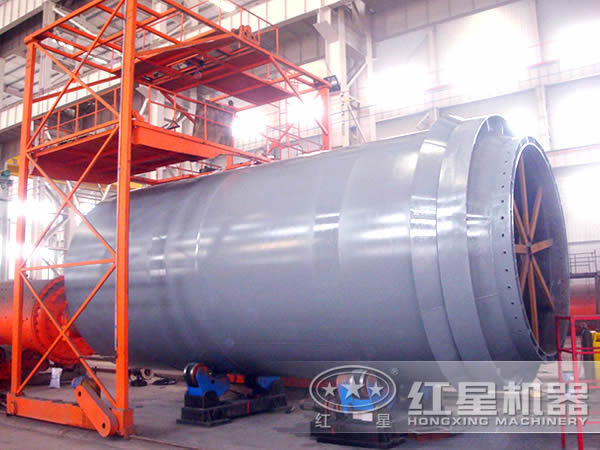

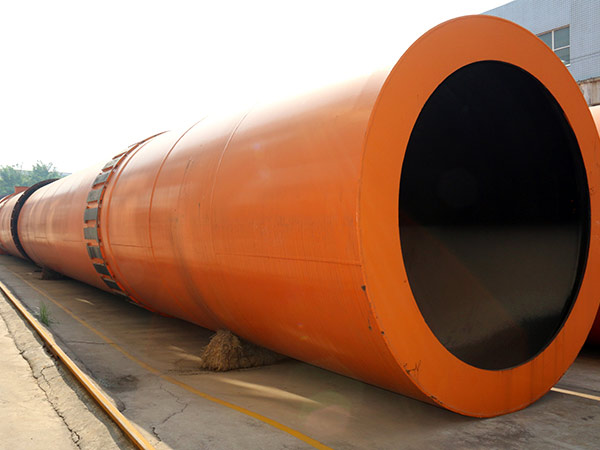

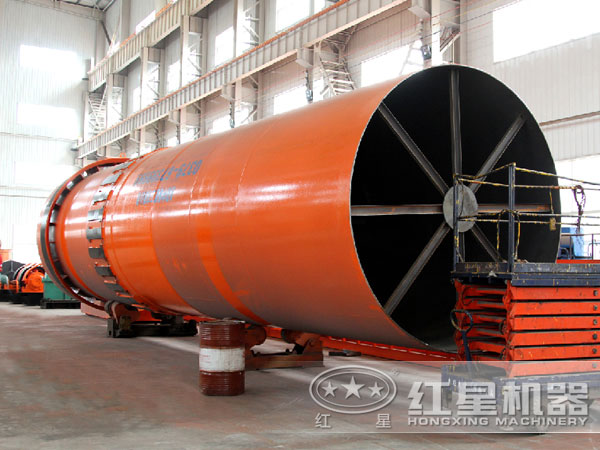

圖片實拍

客戶現場

鐵礦石烘干機性能優勢

1、烘干效率高，鐵礦石在內筒與熱氣流以輻射、對流、傳導形式進行熱交換等形式工作。

2、自動化程度高，采用電腦自動控制，操作簡便。

4、運轉可靠，故障率低，維護費用低、功耗低。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
