河南紅星烘干機生產廠家生產的轉筒烘干機設備采用回轉結構，工業上常利用回轉烘干機烘干金屬粉末 、鐵精礦球團、礦渣、石英砂、蘭炭、褐煤、粉煤灰、石英砂、粘土等，也因此烘干機在不同領域里被稱 之為金屬粉末烘機、礦渣烘干機、石英砂烘干機、蘭炭烘干機、粉煤灰烘干機、粘土烘干機等。紅星烘干 機采用間接傳熱烘干方式，烘干一定濕度或粒度的濕料。

紅星轉筒烘干機設備是一種可烘干多種物料、操作簡單可靠的烘干設備，該機主要由：
1、回轉體：一個與水平線略呈傾斜的旋轉圓筒，濕料在圓筒內與圓筒一起旋轉，濕料在重力的作用下流向 較低的一端被干燥而排出。
2、揚料板：物料在回轉體內伴隨旋轉圓筒旋轉，與熱氣流充分接觸的過程中，不斷的被揚料板揚薩，是濕 料在筒體內形成均勻的幕簾，與熱氣流充分的接觸進行熱交換。從而達到進一步烘干的目的。
3、轉動裝置：轉動裝置帶動烘干機轉筒旋轉，使?jié)窳吓c同內壁充分接觸，進而進行熱交換，達到充分烘干 的目的。

 4、進料箱：物料由進料箱進入到回轉體內。

應用領域

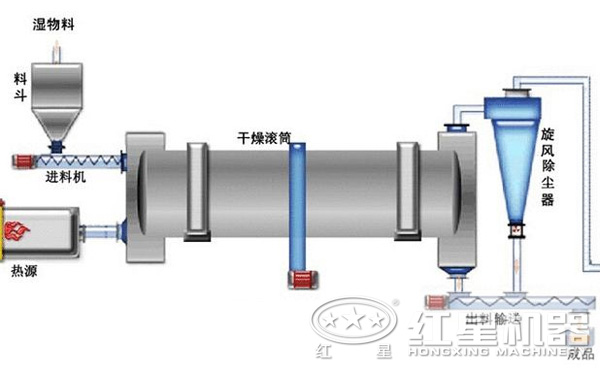

工作原理

烘干機的熱源來自燃燒裝置，工業烘干機采用順流式加熱方式。因此需要烘干的物料從進料箱、進料溜進入筒體，隨即被螺旋抄板推向后端。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶到上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

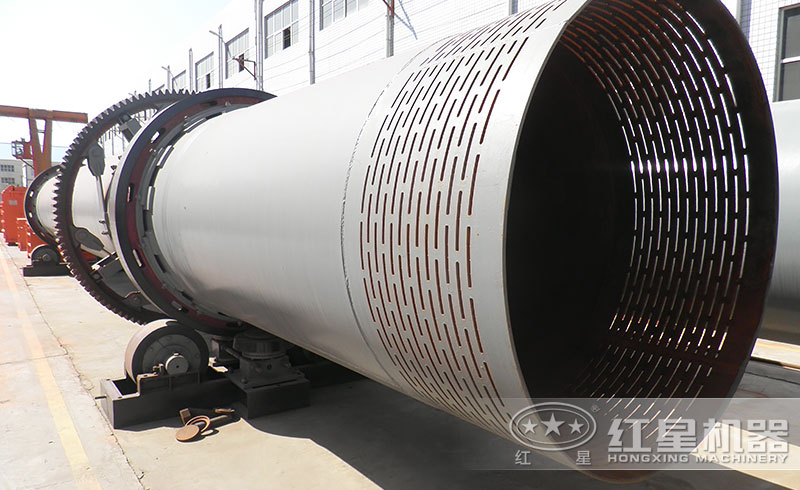

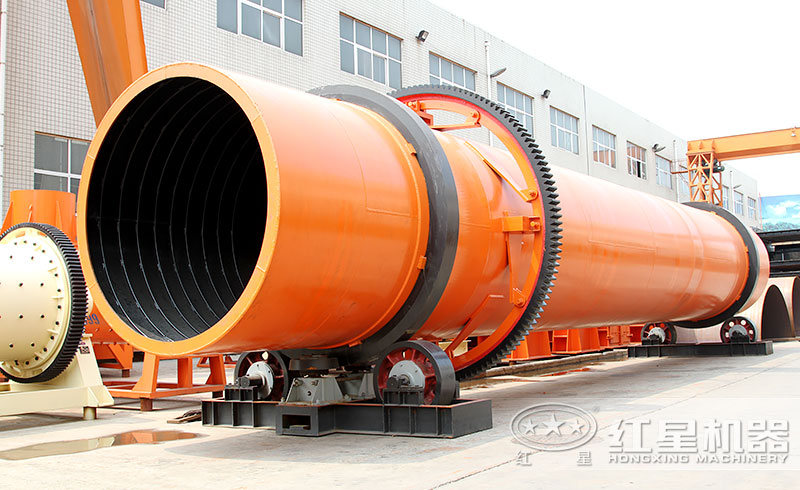

圖片實拍

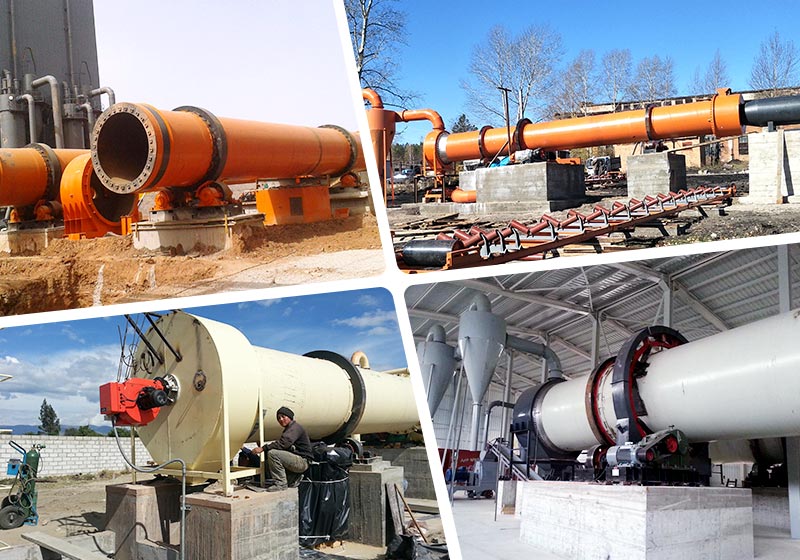

客戶現場

性能優勢

1、干燥強度大，效率高：由于氣流速度高,物料在氣相中分散良好，可以把物料全部表面作為干燥的有效面積,因此，干燥有限面積大大增加。同時，由于干燥時分散和攪動作用，使氣化表面不斷更新，因此，干燥的傳熱過程強度大，效率高。

2、結構先進，烘干能力強：新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。

3、自動化程度高，工作效率高：采用電腦自動控制，可根據烘干要求，配置不同的烘干溫度和烘干時間，實現烘干自動化。這樣可以節省人力物力，從而提高了作業效率。

4、處理能力大，干燥成本低：處理量大，熱效率高。當干燥非結合水時，熱效率可達60%。干燥強度大，由于物料在氣流中高度分散，顆粒的全部表面積即為干燥的有效面積，因此干燥成本低。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
