焦炭烘干機是指通過加熱干燥裝置將焦炭物料進行干燥的設備，它具有內外筒體同軸套列，由徑向支撐聯成一體，架在托輪組上，內外筒內設有螺旋葉片和間接旋揚料板，筒內還安裝有內煙管、環形煙管和外煙罩等裝置。可根據對焦炭烘干要求，配置不同的烘干溫度和烘干時間，實現烘干自動化。

工作原理

干燥的焦炭由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于焦炭物料的自然傾角，以便焦炭順利流入焦炭烘干機筒體內。圓筒是一個與水平線略成傾斜的旋轉圓筒，焦炭物料從較高一端加入，載熱體由低端進入，與焦炭物料成逆流接觸，也有載熱體和物料一起并流進入筒體的，隨著圓筒的轉動物料受重力作用運行而得到加工。

濕焦炭烘干工藝

濕焦炭在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

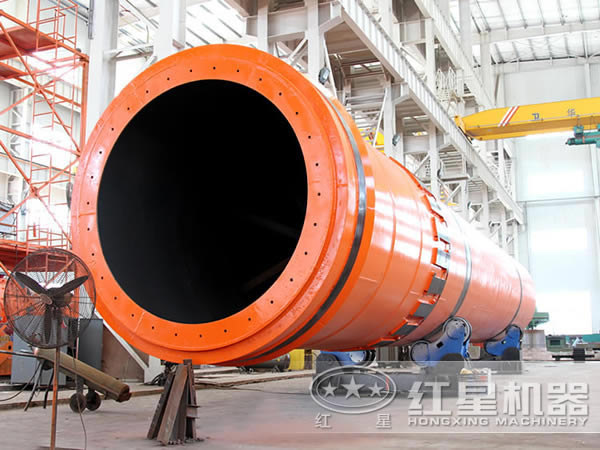

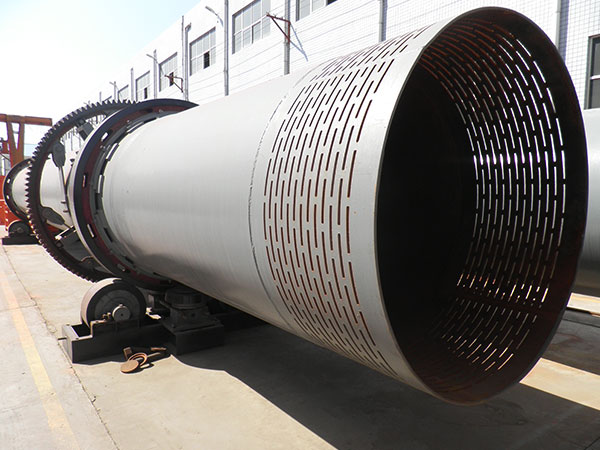

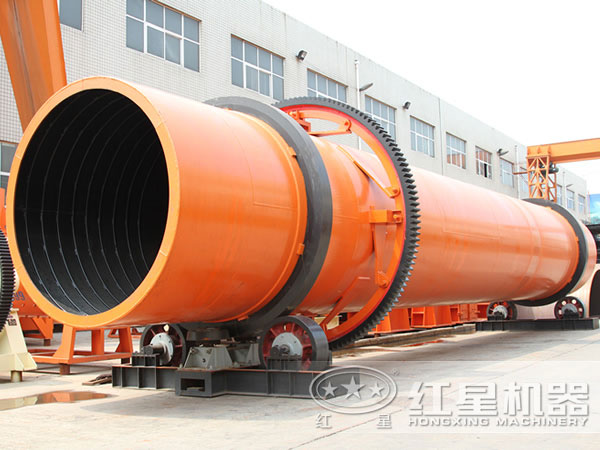

圖片實拍

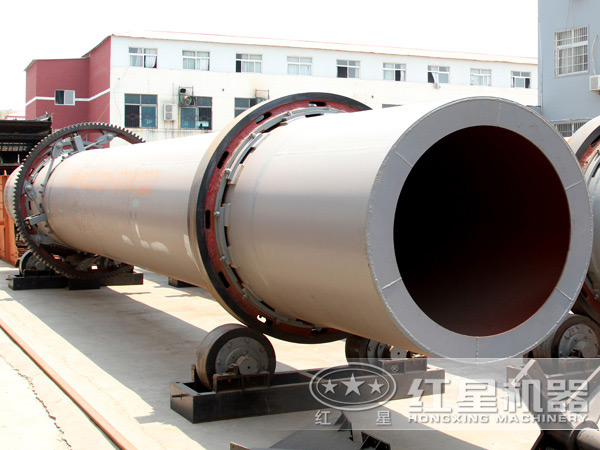

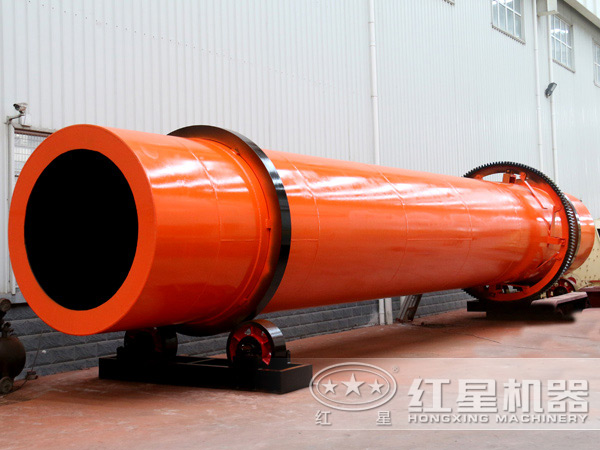

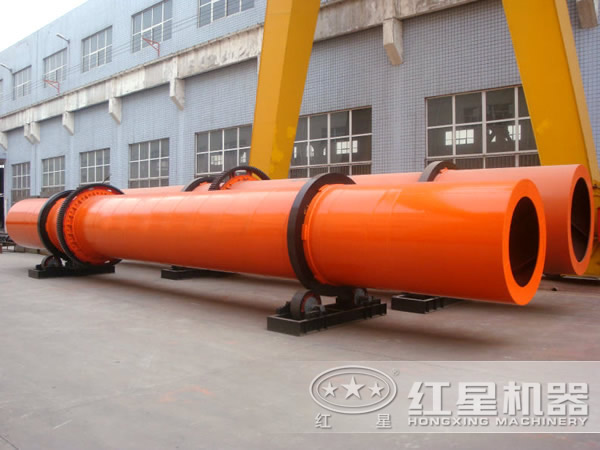

客戶現場

焦炭烘干機性能優勢

1、焦炭烘干機系統密封性能好，并配有完善的除塵裝置，無粉塵外溢，操作環境好。

2、選用LX型多組合式揚料板，使物料進入烘干筒內呈雨?duì)盍夏唬黾恿宋锪吓c熱空氣的接觸面，避免了熱空泛的發生。

3、對焦炭物料的適應性強，可以烘干各種性質焦炭物料，且該烘干設備操作簡單可靠，故得到普遍采用。

4、焦炭烘干機采用了先進的制造理念，使其設備結構緊湊，裝置占地面積小。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
