圓錐破碎機銅套的更換

發布標志發布時間：2014-08-22 08:44:48 更新時間：2018-10-24 08:55:02 發布者：紅星機器

銅套是圓錐破碎機的重要部件，比如偏心軸銅套、動錐銅套以及水平軸銅套，在設備的運轉中都起著非常重要的作用，下面我們來看一下圓錐破碎機銅套的更換。

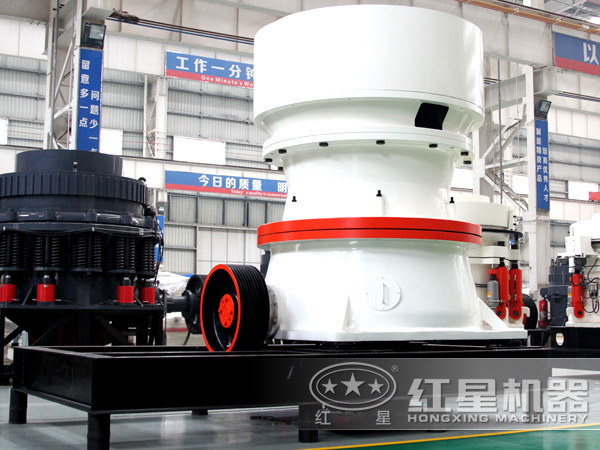

圓錐破碎機

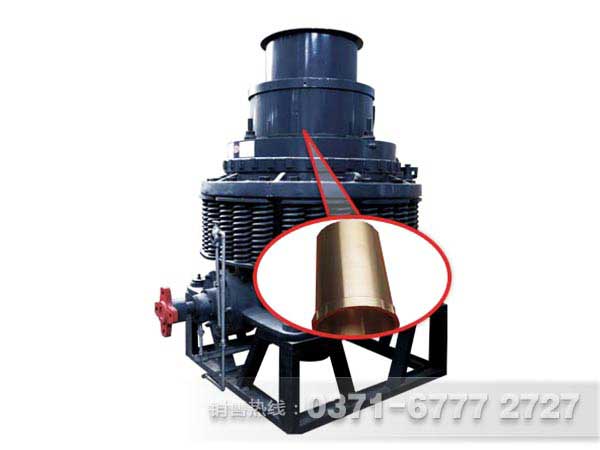

圓錐破碎機銅套

偏心軸銅套的更換

鎖緊填料打孔鉆碎后，然后把偏心套倒放，可以取出銅套。在安裝新銅套前，必須檢查偏心套內孔尺寸是否有裂痕。在安裝偏心軸銅套時，可用干冰冷卻。在澆注鎖緊填料時，偏心套和銅套必須在溫度約70度左右進行，偏心套與銅套的油孔必須對正。

動錐銅套的更換

動錐下銅套可以鋸掉，但是要確保不要傷到動錐內孔。動錐上銅套可以直接拉出，可以用干冰冷卻以加快拉出的速度。在安裝時可用干冰冷卻動錐銅套，大概需要2各小時，當冷卻充分后，用其吊環吊起銅套，起吊環下要使用平墊片，以確保銅套邊和動錐的底邊平行。

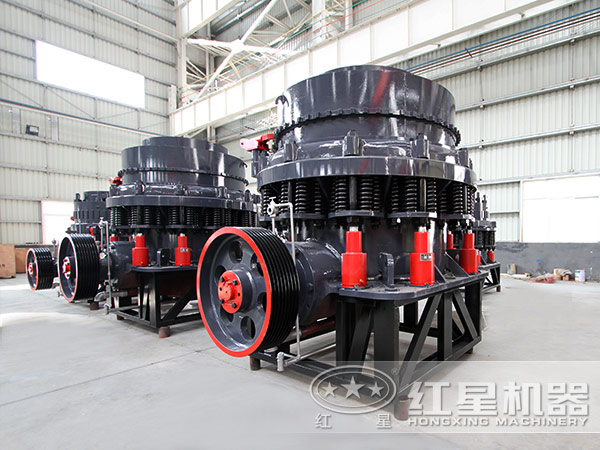

圓錐破碎機

水平軸銅套的更換

外銅套可通過自制的拉出裝置取出，內銅套可以通過使用中心桿裝置錘擊拆出，銅套拆出后，需要檢查軸架內孔尺寸是否合理。在安裝水平軸銅套時，需使用干冰冷縮大概2小時。

河南紅星圓錐破碎機應用優勢

1，采用PLC+觸摸屏的控制模式，實時監控溫度、壓力、電流等核心參數，保證設備的安全運行。

2，采用層壓破碎，利用率高，粒形立體，大小均勻。

3，多個破碎腔，可實現物料粗、中、細碎的轉換，滿足用戶的不同生產要求。

4，整機可配置彈簧或者液壓保護裝置，機體為鑄鋼結構，密封性能好，粉塵污染小。

河南紅星圓錐破碎機技術參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
