復合型圓錐破碎機采用了液壓清腔系統，減少了停機時間，且每種規格的破碎腔型多，用戶可根據不同的需要，選擇不同的腔型。本機采用潤滑脂密封，避免了給水及排水系統易堵塞的弊病及水油易混合的缺陷，彈簧保險系統是過載保護裝置，可使異物、鐵塊通過破碎腔而不危害破碎機。本機分為標準型和短頭型，一般而言，標準型給料粒度大，排料粒度也較粗，短頭型的破碎錐較陡，給料粒度小，有利于生產細粒級的物料，故標準型一般用于粗、中碎，短頭型用于中、細碎。

復合型圓錐破碎機廣泛應用在礦山、冶金、建材、筑路、化學與硅酸鹽等行業中，適用于中等和中等以上硬度的各種礦石和巖石破碎作業。可破碎鐵礦石、銅礦石、石灰石、花崗巖、玄武巖、頁巖、石英石、河卵石等。

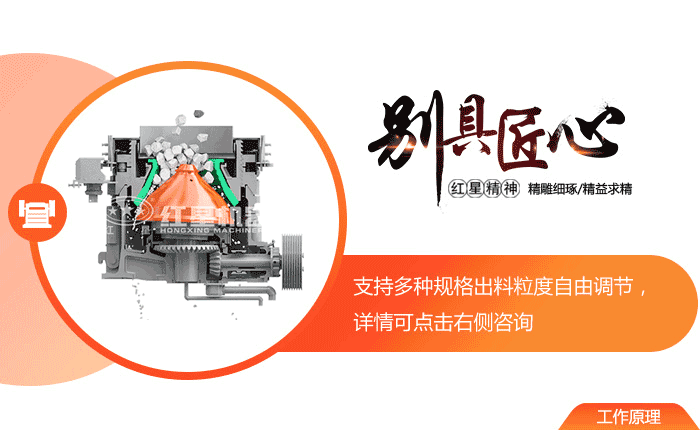

工作原理

工作時，電動機通過三角皮帶、傳動軸、傘齒輪副帶動偏心套旋轉，動錐在偏心套的作用下做旋擺運動，使動錐和定錐時而靠近時而偏離。物料在破碎腔內不斷受到擠壓、沖擊而被破碎，破碎到需要粒度的物料在重力作用下下落，從底部排出。

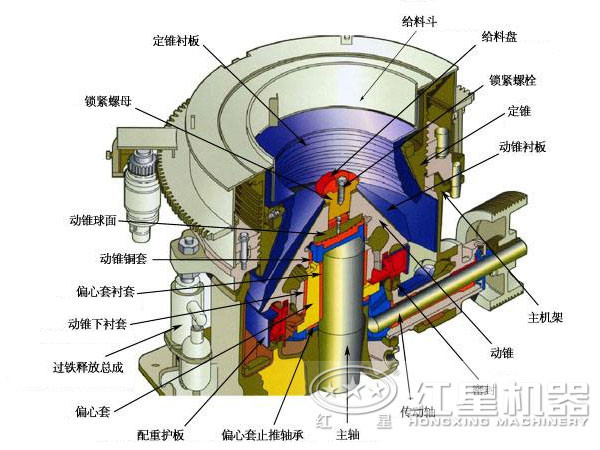

內部結構圖

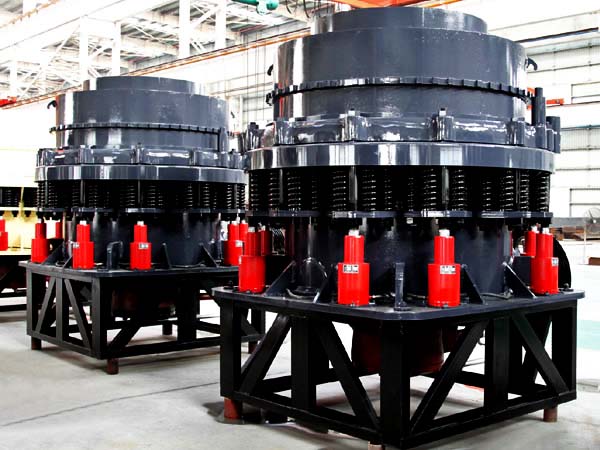

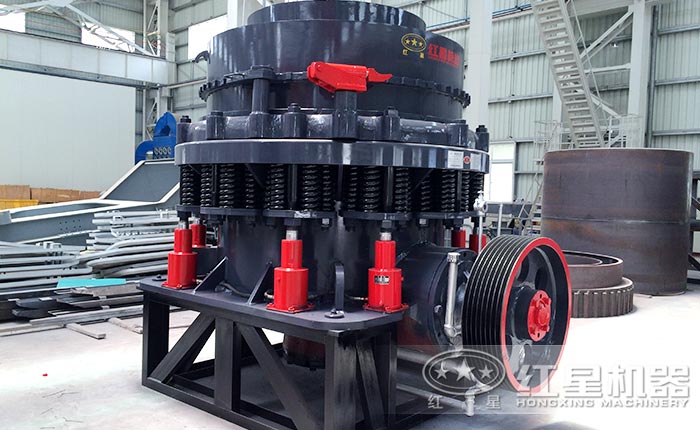

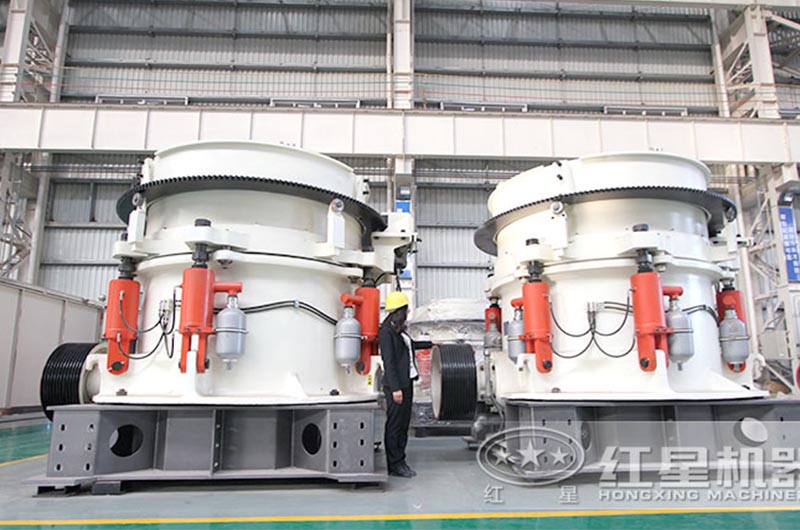

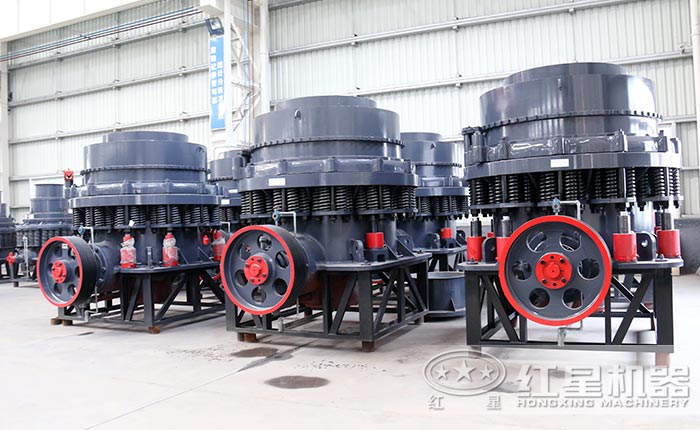

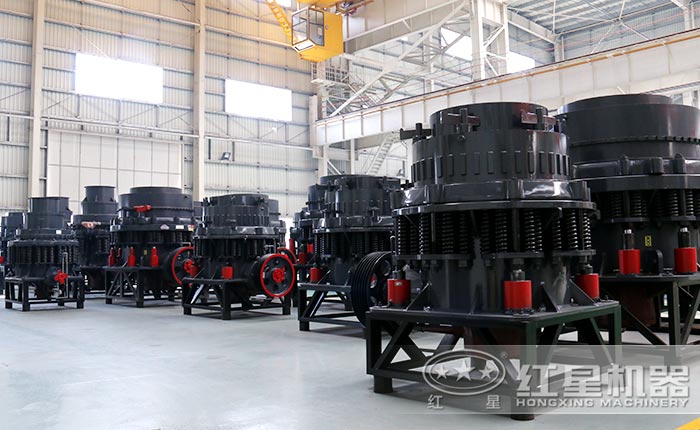

圖片實拍

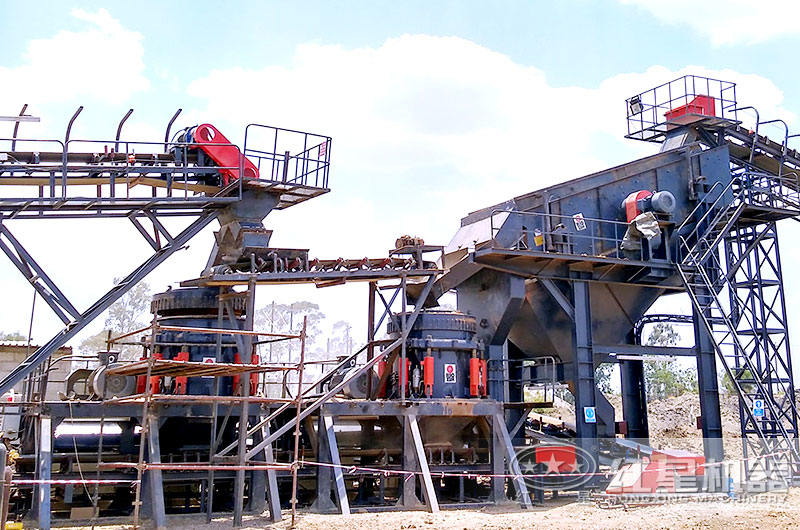

客戶現場

性能優勢

1、采用液壓清腔系統和防鐵質過載保護，減少故障檢修時間，提高了生產效率。

2、液壓調整排礦口，可根據具體粒度需要靈活調整。

3、破碎設備自動化程度高，破碎比大，生產效率高，處理量大，經過破碎的產品呈立方體狀，針片狀含量低，無內裂縫，抗壓強度高。

4、設備維護保養簡便，易損件彩用目前國內新型高強耐磨材料，損耗小，使用壽命長，能為客戶帶來可觀的經濟效益。

5、破碎設備不斷的更新與研發，延長了易損件，使用壽命長，容易保養與維修。

技術參數

規格	型號	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同
