單缸圓錐破碎機簡單介紹

單缸圓錐破碎機是一種高產率的破碎機。外形非常的簡潔緊湊，因?yàn)橥ㄟ^底部單缸的特殊設計結構，完成了排料口直接調節、預防過鐵、清腔的三個重要功能。單缸液壓圓錐破碎機通過單個液壓缸升降動錐，實現了排礦口調整、清腔、過鐵和過載保護等多種功能；配置電子智能排礦口控制系統，實現了更多生產過程控制和作業優化功能?？蓮V泛應用于各黑色、有色、非金屬礦山及砂石料等工業領域。

適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。單缸液壓圓錐破破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。

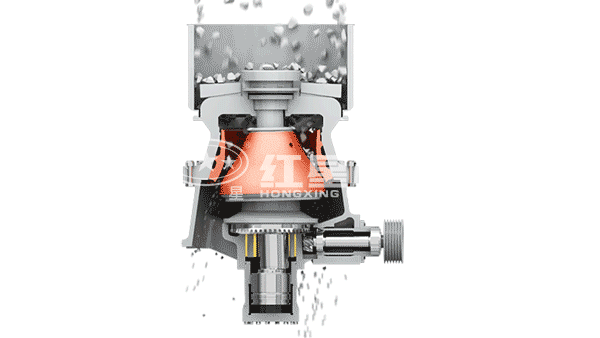

工作原理

單缸液壓圓錐破碎機工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中線可以實現自轉?？諜C(jī)運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

圖片實拍

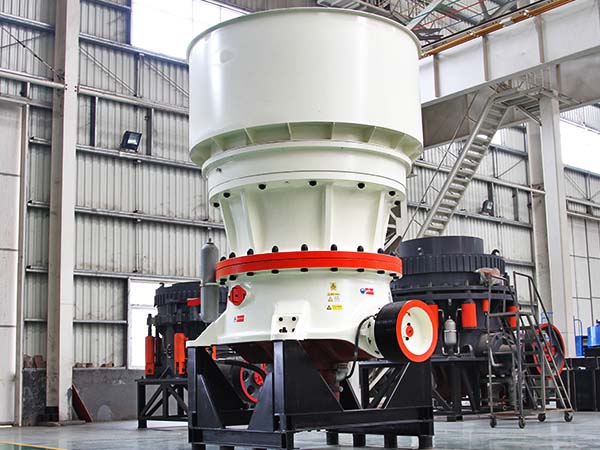

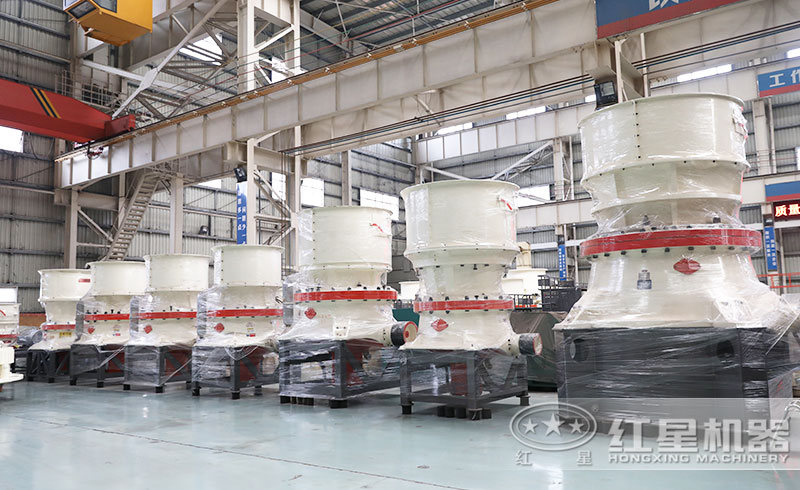

單缸液壓圓錐破碎機設備實拍

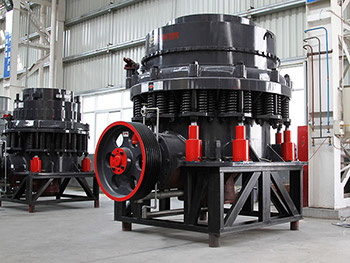

紅星機器圓錐破現貨實拍

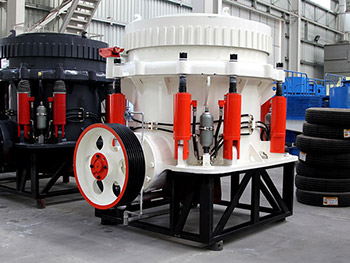

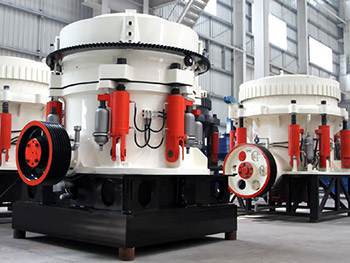

單缸液壓圓錐破碎機規格多

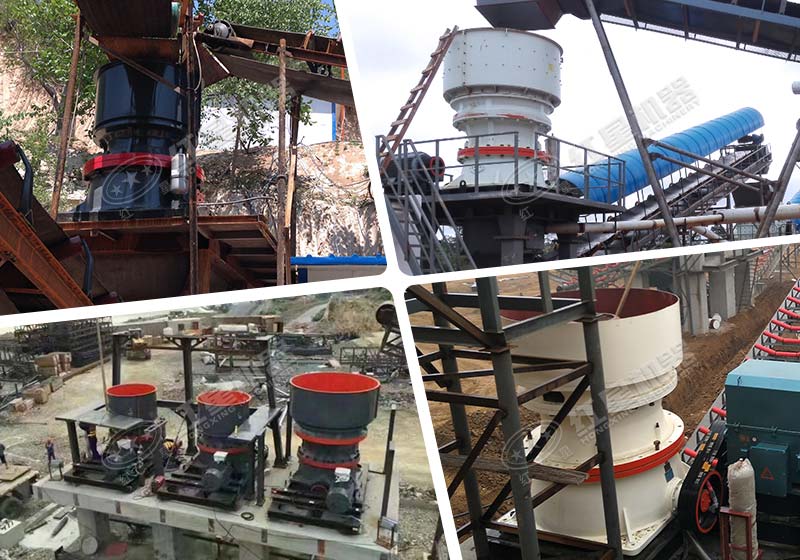

客戶現場

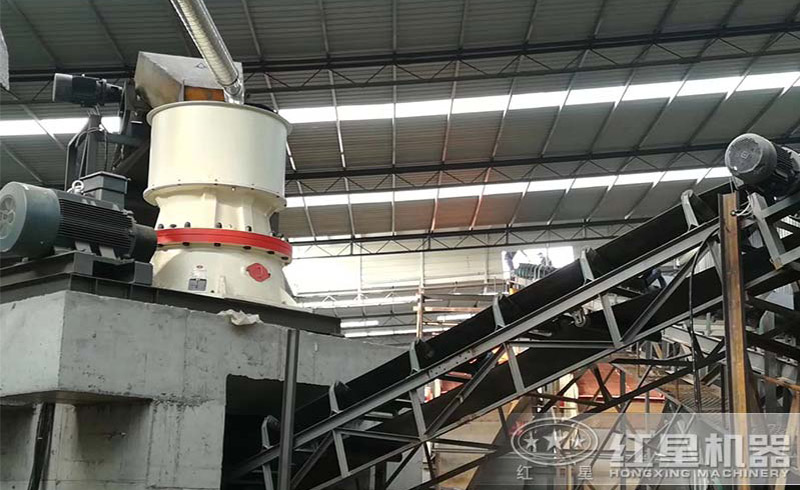

貴州單缸液壓圓錐破碎機加工現場

性能優勢

1、加工效率高：單缸液壓圓錐破碎機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

2、層壓破碎，粒型好：采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。

3、多腔型破碎：多種腔形的中細破碎，僅僅更換定錐既可實現。

4、潤滑高產，壽命長：稀油潤滑、可靠先進、提高使用壽命。

5、安全性能高：先進的液壓技術，實現了過載保護和液壓調整排料口。

技術參數

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率 （kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
	C2	200	160	19		70-130
SC160S	C1	360	290	25	160	125-345
	C2	300	240	22		108-305
SC250S	C1	450	360	35	250	265-524
	C2	400	320	29		225-448
SC315S	C1	560	450	41	315	349-1050
	C2	500	400	38		318-892
SC450S	C1	600	480	44	450	498-1500
	C2	480	385	41		454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率	處理能力 （t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同
