回轉窯是一種高溫煅燒設備，即可用于對水泥、石灰石、金屬等物料的煅燒分解或煅燒磁化，又可用于對生活垃圾、醫藥垃圾、動物尸體等進行無污染的焚燒，下面是關于回轉窯的型號、技術參數、結構和工作原理的相關介紹。
回轉窯根據加工物料的不同可以分為很多種，每個回轉窯廠家生產的回轉窯型號和技術參數也不同，下面為大家展示河南紅星生產的常用的水泥回轉窯和石灰回轉窯的常用型號和技術參數，供大家參考。
水泥回轉窯型號和技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |

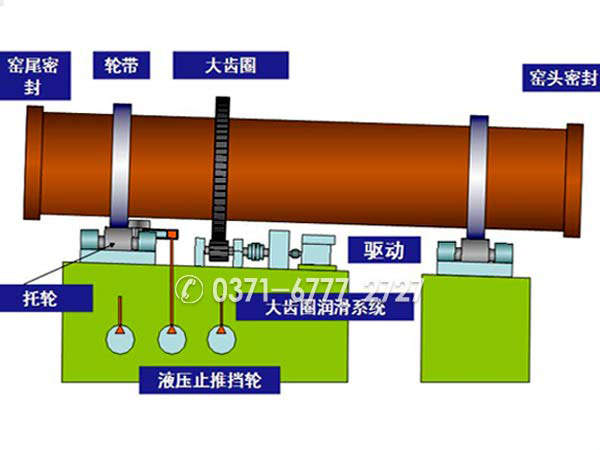

回轉窯機構主要包括窯頭、窯尾、筒體、窯襯、支撐裝置、轉動裝置、滾圈等部分。其中筒體是由多段鋼板卷成的筒體組成的，筒體內部會安裝相應的窯襯，起保護筒體和減少散熱的作用；筒體、窯襯、物料等所有回轉部分的重量通過該滾圈傳到支承裝置上；支撐裝置由一對托輪軸承組和一個大底座組成，承受回轉部分的全部重量；轉動裝置是通過設在筒體中部的齒圈使筒體回轉。
回轉窯工作時一般會配套預熱器、冷卻器和除塵器，當回轉窯工作時，轉動裝置帶動滾圈轉動，筒體在滾圈的作用下轉動，燃料由窯頭噴入筒體內并在筒體內燃燒時代釋放熱量，物料由窯尾進入回轉窯筒體內部，在摩擦力的作用下跟隨筒體做圓周運動，但是由于窯頭低于窯尾、筒體呈傾斜狀，所以物料在自身重力作用下又從窯尾向窯頭運動，物料在窯體內經過煅燒后分解或磁化，從窯體底部卸出進入冷卻機。而筒體內的尾氣進入預熱器被再次利用，然后再進入除塵器經處理后排到大氣中。
回轉窯工作過程中要確保窯頭、窯尾以及筒體鏈接出的密封性，還有就是和預熱器鏈接處的密封性，確保熱量有效轉化，保證生產過程中筒體的溫度達到預先設計的溫度。
以上就是回轉窯型號、技術參數、結構及其工作原理的相關介紹，我們公司是一家專業的、大規模的回轉窯生產銷售商，歡迎大家電話咨詢或在線咨詢我公司的回轉窯和別的設備。
