風掃煤磨工作原理及型號選擇

發布標志發布時間：2016-05-05 08:46:17 更新時間：2018-10-27 11:06:57 發布者：

風掃煤磨結構合理，是粉煤系統的主要設備組成，主要由進料裝置、移動端滑履軸承、回轉部分、出料端主軸承、出料裝置、軸承潤滑裝置、齒輪裝置、傳動裝置等組成，該設備是對傳統的球磨機做了重大的改進，該種磨機設備成品更細，高產產能，這與其科學的原理分不開，以下介紹風掃煤磨工作原理及型號選擇。

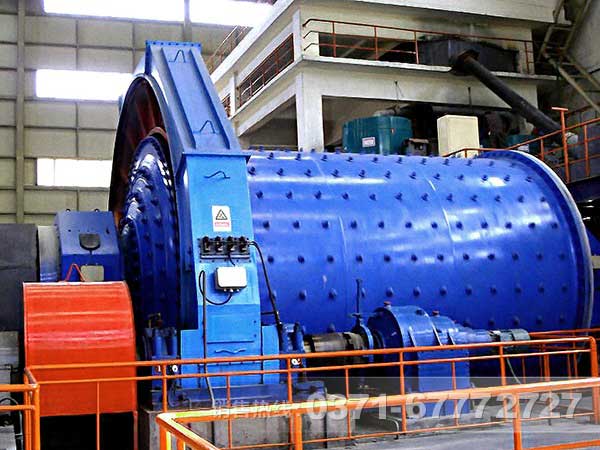

風掃煤磨

工作原理

原煤由喂料設備進入到風掃煤磨的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉，在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。

型號選擇

具體的風掃煤磨型號大小可以參照河南紅星機器生產的風掃煤磨技術參數表，如下：

項目規格	Φ1.7×2.5	Φ2.2×4.4	Φ2.4×4.75	Φ2.4×4.5+2	Φ2.6×5.25+2.25	Φ2.8×5+3	Φ3.0×6.5+2.5	Φ3.2×6.75+2	Φ3.4×6+3	Φ3.8×7+2.5
筒體轉速(r/min)	24.5	22.4	20.4	20.4	19.7	18.3	18.3	16.9	17.5	16.4
生產能力(t/h)	3-5	8-9	12-14	11-12	13-14	16-17	19-20	25-30	28-30	38-40
進料粒度	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25
研磨體裝載量	7.5	20	22	22.5	28	32	43	50	55	80
主減速機	ZD40	ZD60	ZD60	ZD60	ZD70 MBY450	ZD70 MBY500	ZD80 MBY560	JDX560	JDX710	MBY800
主電動機(kw)	95	250	280	315	400	500	630	710	800	1250
總重量	29	46	54	76	98	107	124	148	162	215
