水泥生產線和選礦生產線這兩條生產線涉及設備種類多、投資成本大,整條生產線中一旦一個設備選錯,就會影響整個生產工藝流程、給企業帶來巨大的損失,回轉窯是這兩條生產線中常用的高溫煅燒設備,下面是關于回轉窯技術參數的解讀,希望對大家認識和了解回轉窯有所幫助。
回轉窯
不同廠家所注重的回轉窯的參數不同,所以給出的技術參數表項目也會略有差異,下面是河南紅星礦山機器公司生產的回轉窯技術參數表,該技術參數表中主要包含產品規格、窯體尺寸、產量、轉速、電機功率、總重量六項,也是客戶較為關注的六項。
產品規格 (m) |
窯體尺寸 | 電機功率 (kw) |
總重量 (t) |
備注 | ||||
直徑 | 長度 | 斜度(%) | 產量 (t/d) |
轉速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
可能大家對以上回轉窯技術參數表中的某些項目所代表的意思不是很清楚,下面就為大家一一解釋。
規格型號
回轉窯規格型號是不同規模大小的回轉窯的代碼,和人的名字一樣,但這里的回轉窯規格會涉及到產品大小的信息,不是隨意命的名,比如產品規格為Φ2.5×40,指的是該回轉窯的筒體直徑為2.5m筒長為40m。
窯體尺寸
窯體尺寸下面包含窯體直徑、窯體長度和窯體斜度,直徑和長度和回轉窯規格中的數字是對應關系,代表了設備的長度大小,而窯體斜度是指在安裝回轉窯過程中,窯體和水平面之間的夾角,切記回轉窯安裝時和地面是成一定的角度的,不是和地面平行的。
產量
產量就是指回轉窯正常工作時的生產能力,要注意這里的產量是以天為單位,平常在選擇回轉窯規格時,一般就是根據生產能力來確定設備型號的。
轉速
轉速指的是回轉窯正常運轉時筒體的轉速,他是一個區間值,我們可以根據物料情況、筒體溫度等因素來調整筒體轉速,轉速快時,單位時間產量會高,但是如果難分解煅燒的物料建議選擇較慢的轉速。
電機功率
電機功率是指給回轉窯配套的電機在正常工作狀態下的輸出功率,是該設備正常工作時的耗能多少的代表,規模越大的回轉窯,配套的電機功率會越大,單位時間耗能會越多,但是單位時間加工的物料量也會也越大。
總重量
總重量是指回轉窯設備的重量,規格越大的回轉窯重量就越大。
備注
這里面的備注指的的回轉窯煅燒物料方式,其煅燒方式分為窯外分解窯、余熱發電窯 、預熱分解窯三種,煅燒物料方式會對回轉窯工作的性能有直接的影響。
窯外分解窯
是將水泥生料粉的預熱和絕大部分碳酸鈣的分解過程置于窯外的預熱器和分解爐中進行,窯外分解窯的單位容積產量高、單機生產能力大、設備占地面積小,生產過程中襯板使用壽命長、可使用劣質燃料、對環境污染小。
余熱發電窯
是指將回轉窯煅燒物料過程中多余的熱量用于發電,通過該回轉窯可以提高能源的有效使用率、降低產品的綜合耗能,同時節約煤炭能源,迎合國家對資源回收利用的倡導。
預熱分解窯
在懸浮預熱器和回轉窯之間,增設一個分解爐或利用窯尾煙室管道,在其中加入30~60%的燃料,使燃料的燃燒放熱過程與生料的吸熱分解過程同時在懸浮態或流化態下極其迅速地進行,使生料在入回轉窯之前基本上完成碳酸鹽的分解反應,這種煅燒形式使得煅燒效率大幅度提高,而且也大大縮短了回轉窯的長度、降低了占地面積;由于在分解爐內物料呈懸浮狀態,傳熱面積增大,傳熱速率提高,從而使熟料單位熱耗大大降低;由于減輕了回轉窯的熱負荷,延長耐火材料的使用壽命,提高窯的運轉率,同時提高了窯的容積產量。但由于對物料的適應性較差,容易引起結皮和堵塞,同時系統的動力消耗較大。

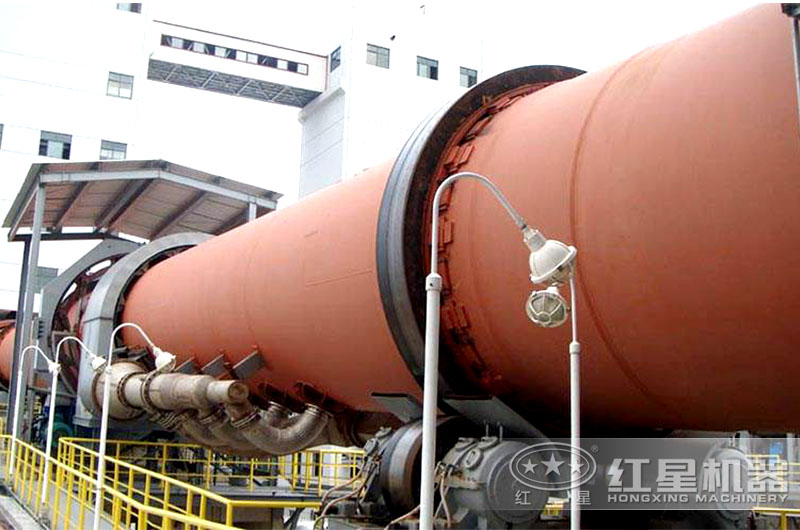

回轉窯生產現場
以上就是關于回轉窯技術參數的解讀,希望通過此文章,大家可以輕松的閱讀不同廠家的回轉窯技術參數表,如果您有疑問,或想了解回轉窯更多的相關信息,可以免費咨詢我們,紅星客服免費為您解答。
