圓振動篩主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。是一種做圓形振動、多層數、高產新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

維護注意事項：圓振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。

工作原理



工作時，電動經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。篩框的運動軌跡為橢圓。篩上物料受篩面向上運動的作用力而被拋起，前進一段距離后，再落回篩面。如此反復運動，在從給料端向排料端運動的過程中完成篩分。圓振動篩是通過改變配重的重量和位置可以調節振動篩的振幅。改變激振器偏心重，可獲得不同振幅。

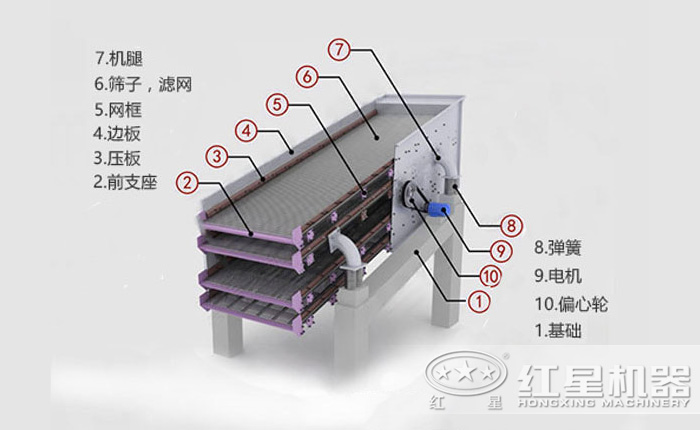

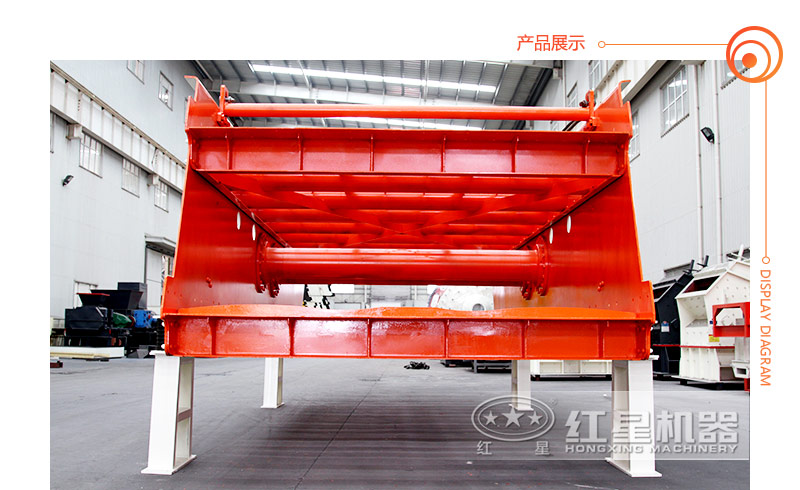

內部結構

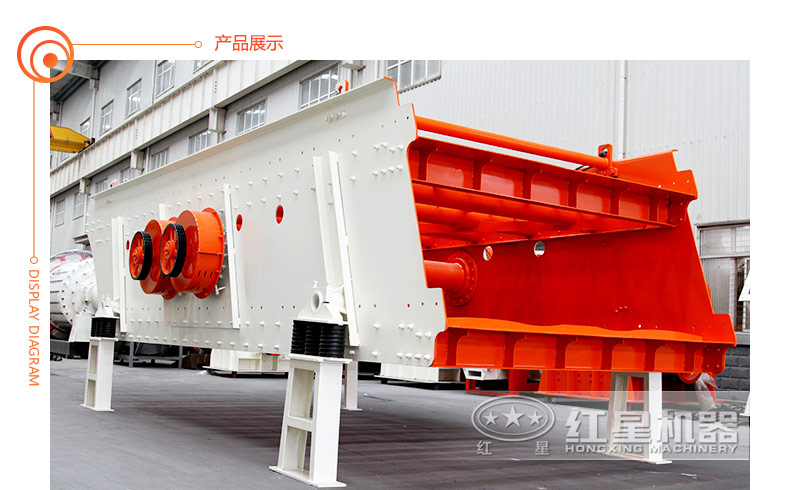

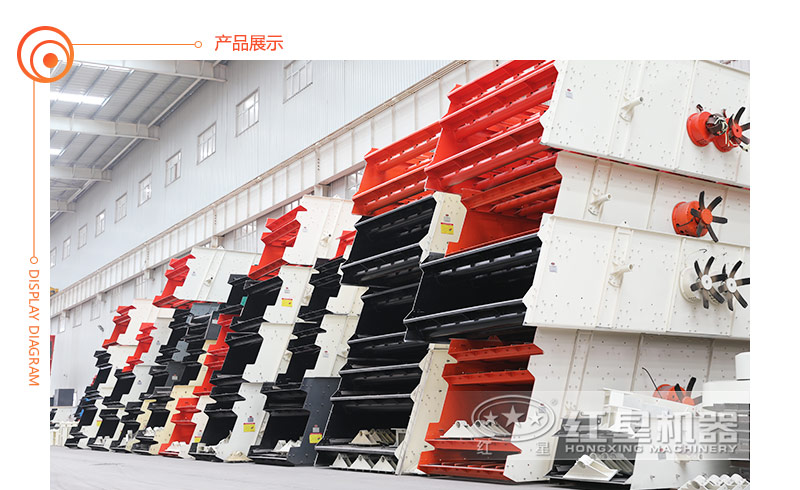

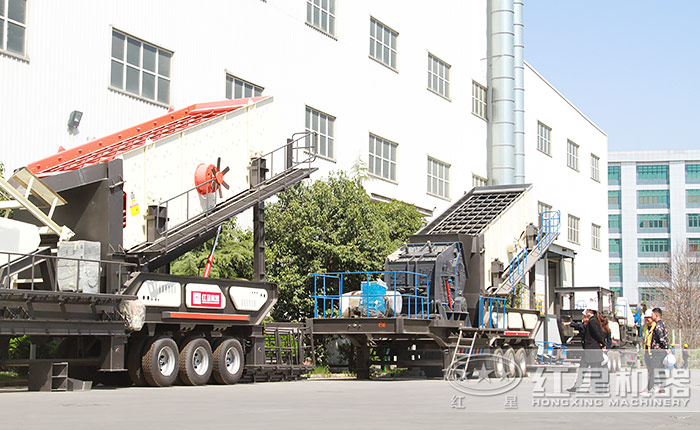

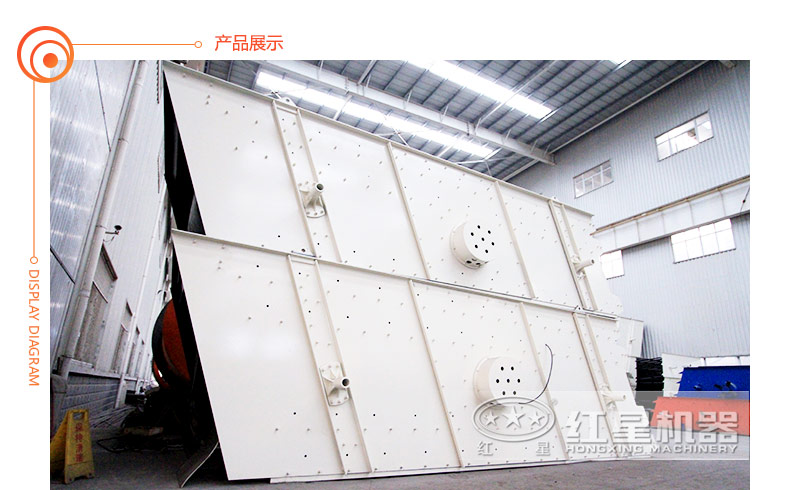

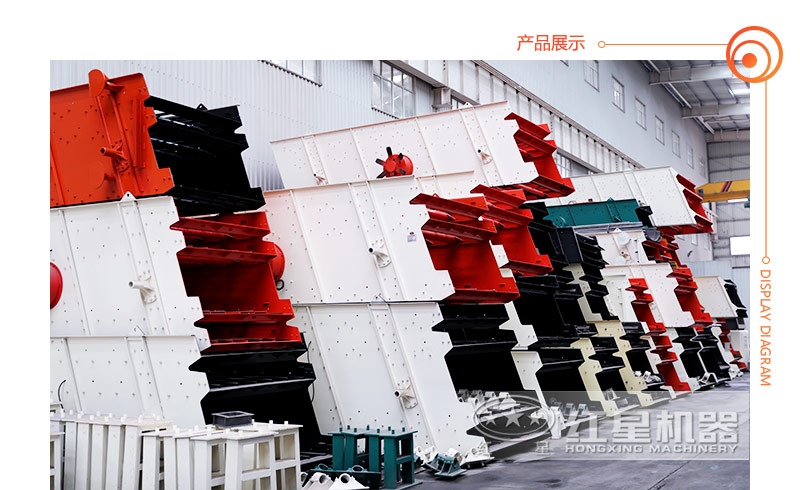

圖片實拍

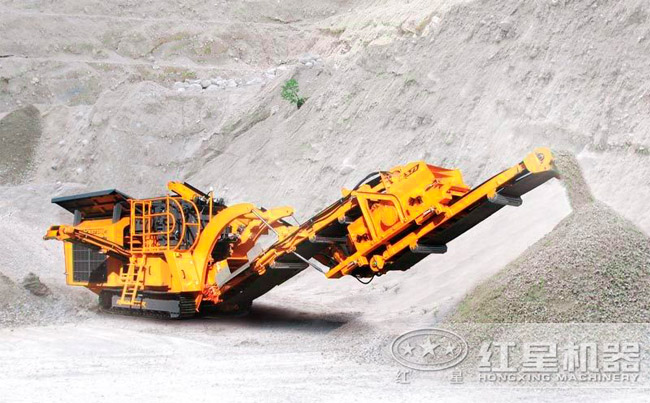

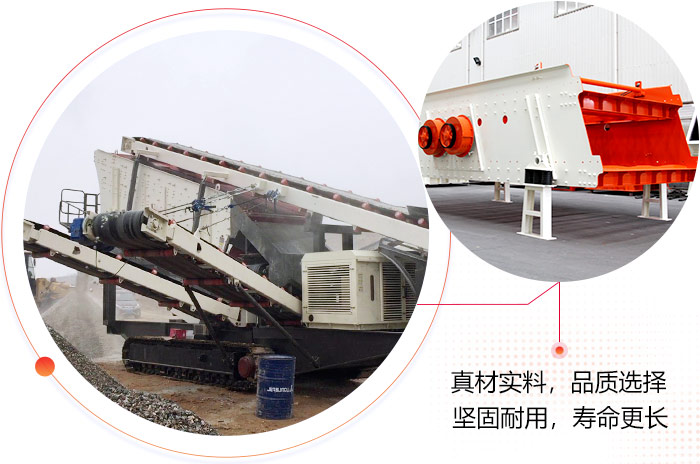

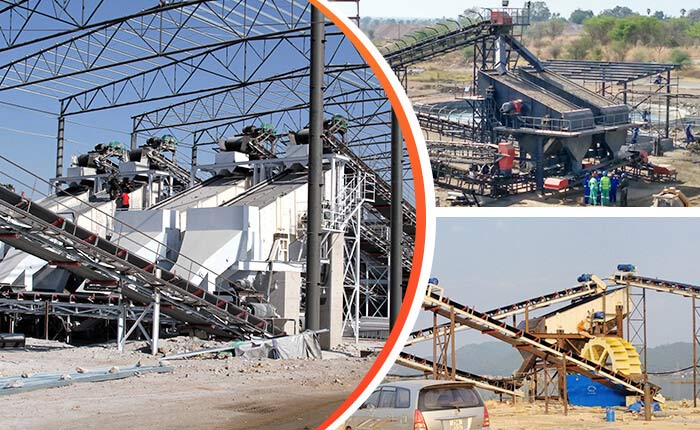

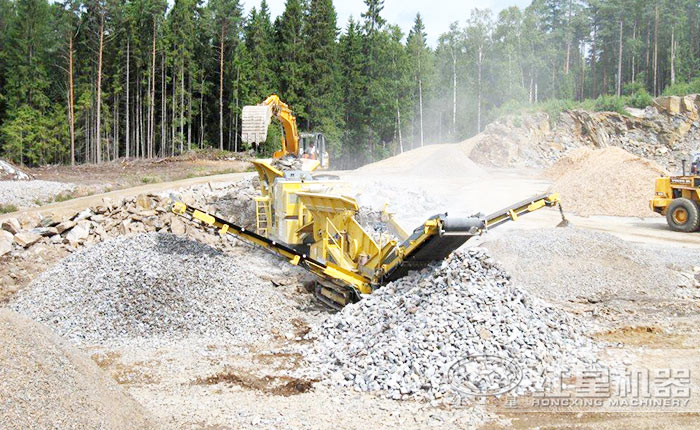

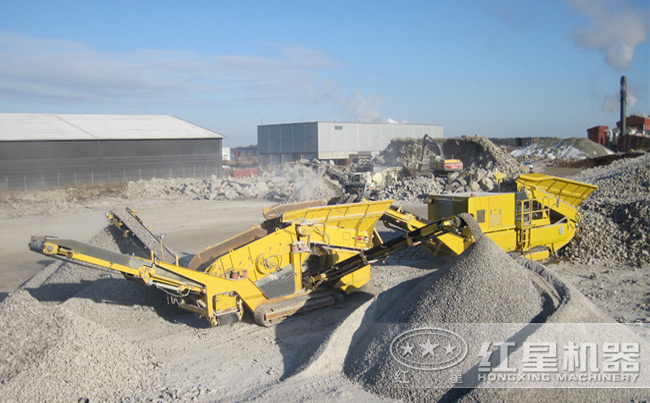

客戶現場

性能優勢

1、采用筒體式偏心軸激振器及偏塊調節振幅，使用簡單，維修方便。

2、圓振動篩采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。

3、結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用。

4、圓振動篩結構新穎，技術參數先進，處理能力大，篩分效率高。

5、圓振動篩采用振動電機作為激振源，使用維修方便。

技術參數

型號規格	篩網層數	篩網面積(㎡)	篩孔尺寸	最大進料尺寸	處理能力(m³/h)	振動功率(r/min)	雙振幅	電機功率	篩面傾角(°)	篩面規格 (mm)	外形尺寸(長×寬×高)(mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P   7.5	20	1200×3000	3430×1860×870
3YK1230	3	10.8	4-50	200	13-80	970	6	6P   7.5	20	1200×3000	3570×1860×1210
2YK1237	2	8.88	4-50	200	15-86	970	6	6P   7.5	20	1200×3700	4050×1860×870
3YK1237	3	13.32	4-50	200	16-90	970	6	6P   7.5	20	1200×3700	4270×1860×1210
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P   11	20	1500×4800	5420×2210×1230
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P   15	20	1500×4800	5660×2210×1610
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P   18.5	20	1500×4800	6230×2210×2060
2YK1854	2	19.44	5-80	200	32-312	970	6	6P   22	20	1800×5400	5960×2550×1420
3YK1854	3	29.16	5-80	200	32-312	970	6	6P   22	20	1800×5400	6260×2550×1780
4YK1854	4	38.88	5-80	200	32-336	970	6	6P  22	20	1800×5400	6830×2550×2160
2YK2160	2	25.2	5-100	200	50-475	970	6	6P   30	20	2100×6000	6720×2840×1530
3YK2160	3	37.8	5-100	200	50-475	970	6	6P  30	20	2100×6000	7030×2840×1910
4YK2160	4	50.4	5-100	200	50-497	970	6	6P   37	20	2100×6000	7300×2840×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P   30	20	2400×6000	7020×3140×1530
3YK2460	3	43.2	5-100	200	70-620	970	6	6P   37	20	2400×6000	7300×3140×1910
4YK2460	4	57.6	5-100	200	80-680	970	6	6P   45	20	2400×6000	7600×3140×2380
2YK2873	2	39.2	5-100	200	70-680	750	6	6P   37	20	2800×6440	7600×4320×1620
3YK2873	3	58.8	5-100	200	80-720	750	6	6P   45	20	2800×6440	7800×4320×2120
4YK2873	4	58.8	5-100	200	90-950	750	6	6P   55	20	2800×6440	7800×4320×2120

注：產量根據不同物料，進料粒度等因素其結果將有所不同
