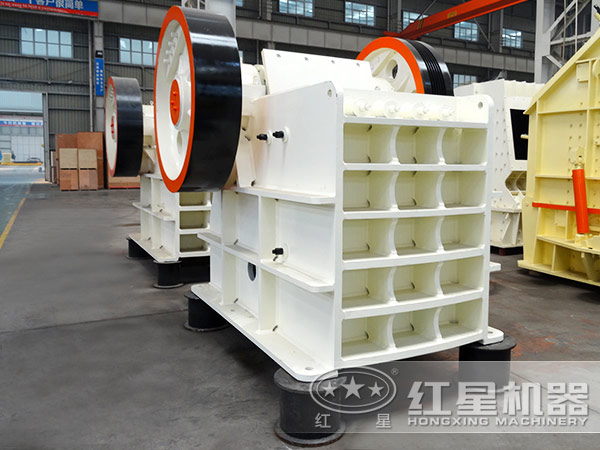

利用有限元分析軟件ANSYS對鄂式破碎機的動鄂支架進行數值模擬，探討動鄂面板開孔與否對動鄂整體強度和剛度的影響，同時根據計算結果提出改進建議，以下詳細介紹鄂式破碎機動鄂支架的有限元計算：

一、有限元計算的內容

①計算所用材料參數；

②按照設計圖紙尺寸在ANSYS環境中建立幾何模型，根據動鄂支架的對稱性，可采用一半結構作為計算模型；

③依據動鄂支架實際工作時受力特性及關聯部件的有關性能，施加載荷及約束條件。

二、有限元計算結果的分析

通過分析動鄂支架有限元計算的結果，紅星重工認為支架變形不大，整體變形比較均勻，且基本沒有扭曲變形。在較小載荷作用下支架等效應力約為130Mpa，低于其屈服極限（230Mpa），材料處于彈性范圍內；在可能載荷(16Mpa)作用下，支架筋板臨近空洞邊緣的大部分區域材料處于屈服狀態，且局部應力已達到并超過其破壞強度（450Mpa），而其他構件基本都在屈服極限以下，說明本結構在靜態強度剛度上設計基本合理。

三、改進建議

①在應力局部較大區域，如筋板開孔邊緣，適當加厚，避免空洞邊緣局部應力過大，盡可能減少總重；

②結果表明動鄂面板開孔與否對強度、剛度影響不大，因此建議開孔，以減少總重；

③加大幾何突變部位（如凹槽頂與面板等部位）倒角半徑，避免因應力集中產生超高應力，導致動鄂過早斷裂破壞。
