機架是整個破碎機零部件的安裝基礎，在工作中承受很大的沖擊載荷，其強度和剛度對整機性能及重要零件的壽命有很大影響，因此，機架結構的設計非常重要，一定要遵循相關規定。大致來說，鄂式破碎機機架結構設計的要求主要有：

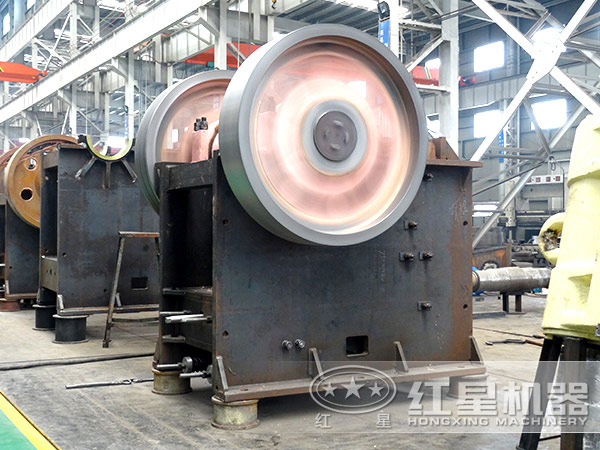

顎式破碎機生產車間

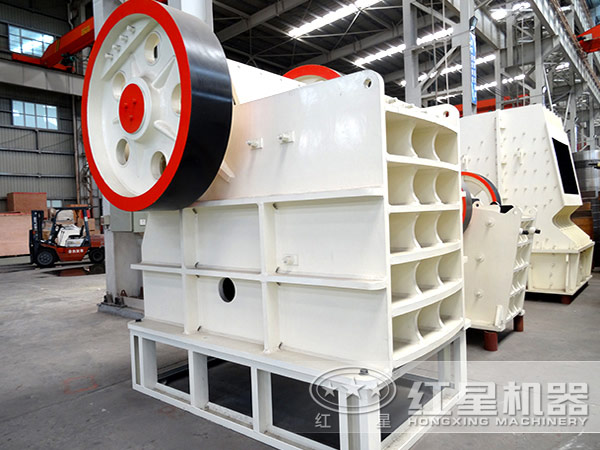

顎式破碎機型號眾多

1.材質選擇。機架結構設計，首先應根據受力，在滿足強度和剛度要求的條件下，力求減輕機重，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。

2.加強筋的布置。加強筋的位置和方向必須適應受力的要求，例如紅星重工在設計機架時，側壁加強筋布置的方向和軸承座下加強筋的位置都是根據各自部位的特性進行設計，使機架結構更加合理。

3.鑄造工藝。在國內焊接機架經改善結構設計和提高焊接質量后，對于鄂式破碎機來說，用焊接機架代替鑄造機架無疑是發展方向。

4.注重機架側壁的設計。對鄂式破碎機機架實際計算可知，機架側壁受力比前壁小很多，因此機架側壁要根據受力變形來設計，必須適應變形的要求。

5.外觀要求。在機架結構的外觀上，不能片面追求美觀而忽略強度問題，也不能盲目加強機架強度，導致破碎機機重增大浪費材料。
