礦石錘式破碎機圖片及工作原理_參數

發布標志發布時間：2023-09-18 14:29:50 更新時間：2023-09-18 14:42:59 發布者：武永蘭

礦石錘式破碎機也稱礦用錘式破碎機，適用于破碎抗壓強度低于150Mpa各種中等硬度和脆性礦石，如石灰石、煤矸石、白云石等，可實現一次投料成型，生產效率高，關于產品圖片、工作原理、參數及價格等內容，這里為大家詳細介紹。

一、礦石錘式破碎機圖片及優勢

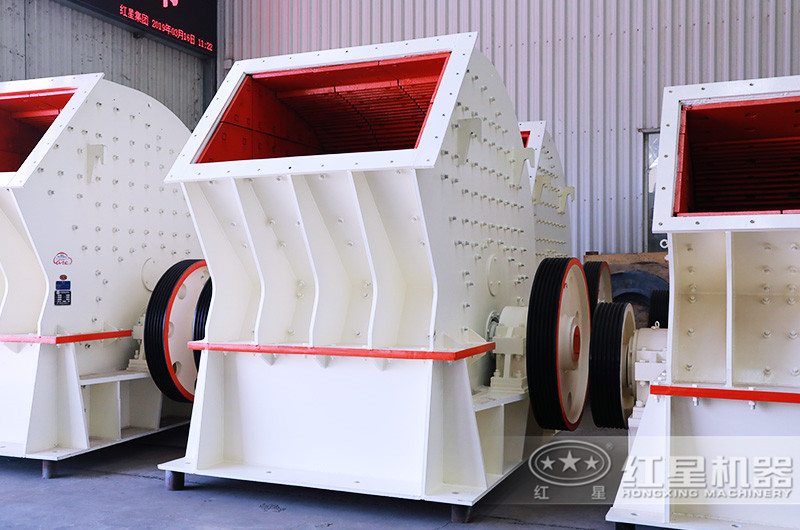

礦石錘式破碎機圖片

小型礦石錘式破碎機圖片

礦石錘式破碎機參考用戶具體使用情況，結合市場所設計，通過可調節活動襯板及物料自流槽設計，實現沖擊式破碎、反擊式塑形、自流出料，變兩級破碎為一級破碎，很好實現了一臺設備抵兩臺破碎機的低成本運營，另外，采用高耐磨材料錘頭、篦板及反擊板，使用壽命更長，又提升了工作效率。

機體結構設計合理，占地面積小，降低成本40%左右，耗能低、投入成本不多。

模塊化設計，通過更換腔型，即可實現粗、中、細碎的轉換，提高生產效益。

全自動控制系統、實現遠程操作，更靈活、運行有保障。

采用外置的油泵、油箱、管路潤滑系統，油溫過高或油流速過慢時將自動停機。

自帶密封性質、配置防塵及消音裝置，解決了車間粉塵大以及機體漏灰等問題。

礦石錘式破碎機優勢

二、礦石錘式破碎機工作原理及視頻

礦石錘式破碎機是以沖擊形式破碎物料的一種設備，當工作時，電動機帶動轉子在破碎腔內高速旋轉，礦石自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎，在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，通過篩板排出機外。

進料粒度：≤650mm

成品粒度：0-5-10-15-30mm

處理能力：時產800噸

工藝流程：振動給料機→錘式破碎機→振動篩→輸送機；

礦石錘式破碎機工作視頻

三、礦石錘式破碎機參數及價格

礦石錘式破碎機在眾多設備中，產量還是挺高的，每小時3-3000噸，根據產量不同，可分為小型、中型、大型，有PC、PCZ、PCX等系列，目前有23款型號，其中PC800×600、PCZ1416、PCZ1615、PCX1213等，都是比較常用的，具體礦石錘式破碎機參數如下表。

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度	進料口長×寬	最佳進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高
PCX 0706	700×570	618×510	≤150	30-70	75	1950×1340×1480
PCX 0808	800×750	780×610	≤150	45-100	132	2280×1790×1570
PCX 0910	900×1000	1070×750	≤200	70-200	2×110	2600×2200×1940
PCX 1012	1000×1180	1315×900	≤200	130-300	2×132	2760×2430×2290
PCX 1213	1260×1280	1430×1010	≤250	200-350	2×160	3067×2622×2580
PCX 1216	1260×1490	1630×1010	≤250	230-500	2×200	3067×2832×2580
PCX 1220	1260×1950	2090×1010	≤250	300-700	2×220	3067×3380×2580
PCX 1622	1600×2150	2300×950	≤300	400-1200	2×315	4120×3680×3200

注：產量根據不同物料，進料粒度等因素其結果將有所不同

目前市場上給出的礦石錘式破碎機價格區間比較大，從幾萬到八九十萬元都有，與型號選擇有關，具體可點擊咨詢聯系產品經理了解，而且河南紅星廠家是自主研發生產，也是現貨直銷，所以優惠很多，同時設備原材、做工嚴謹，質量更有保障，在各省市地區基本都有客戶已建設投產，可前往實地考察，或者到廠區來參觀設備制造車間，并提供一套售后服務。
