錘破制沙機也稱錘式制砂機、錘式破碎機，是以沖擊形式破碎物料的一種設備，既可以制沙子、也能生產石子，一破頂兩破，適用于石灰石、爐渣、焦碳、煤等中硬度的物料細碎/制砂作業，關于其原理、型號參數、價格等內容，這里為大家詳細介紹。

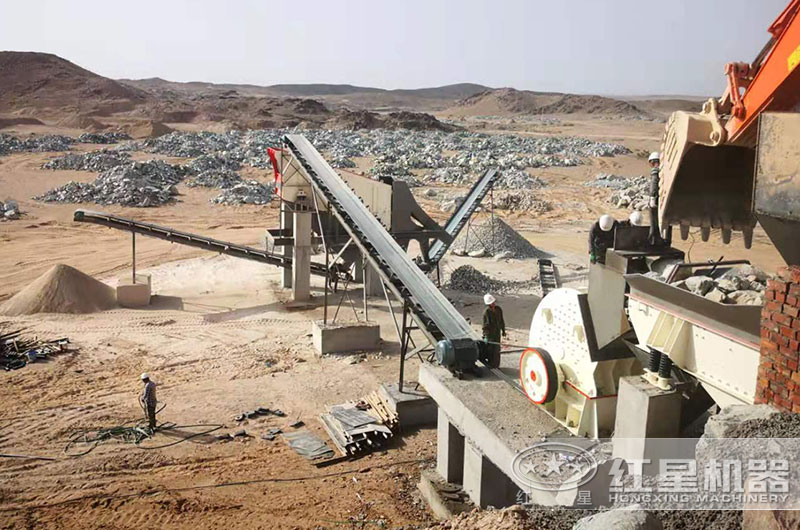

錘破制沙機圖片

錘破制沙機設備圖片

一、錘破制沙機設備原理及視頻

錘破制沙機結構由箱體、轉子、錘頭、反擊襯板、篩板、出料口、鏈接機構等組成，工藝流程簡化，在電動機帶動轉子在破碎腔內高速旋轉，物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎，在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，通過篩板排出機外。

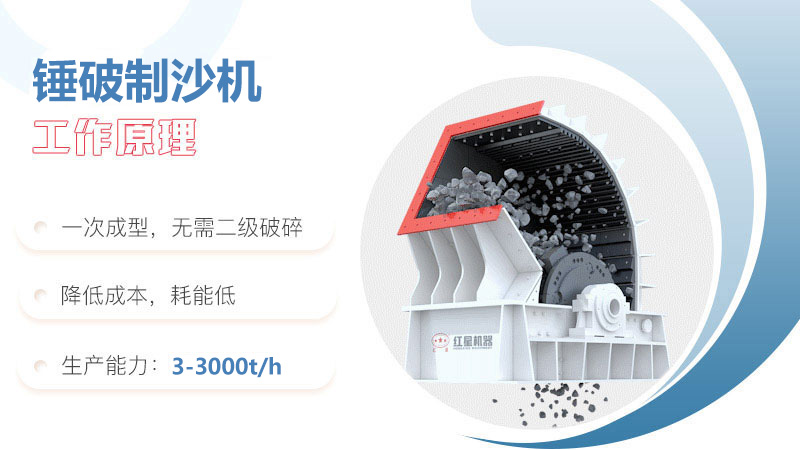

錘破制沙機設備原理

進料粒度：≤550mm

成品規格：0-5mm

生產能力：時產500噸

設備配置：振動給料機+錘破制砂機+振動篩+輸送機；

錘破制沙機視頻_客戶現場實拍

二、錘破制沙機型號與參數

錘破制砂機在眾多設備中，產量還是挺高的，每小時3-3000噸，根據產量不同，可分為小型、中型、大型，有PC、PCZ、PCX系列，目前有23款型號，其中PC800×600、PCZ1416、PCZ1615、PCX1213等，都是比較常用的，具體錘破制沙機型號與參數如下表，若不符合您的需求，也不用擔心，有研發設計團隊，提供量身定制服務。

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度	進料口長×寬	最佳進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高
PCX 0706	700×570	618×510	≤150	30-70	75	1950×1340×1480
PCX 0808	800×750	780×610	≤150	45-100	132	2280×1790×1570
PCX 0910	900×1000	1070×750	≤200	70-200	2×110	2600×2200×1940
PCX 1012	1000×1180	1315×900	≤200	130-300	2×132	2760×2430×2290
PCX 1213	1260×1280	1430×1010	≤250	200-350	2×160	3067×2622×2580
PCX 1216	1260×1490	1630×1010	≤250	230-500	2×200	3067×2832×2580
PCX 1220	1260×1950	2090×1010	≤250	300-700	2×220	3067×3380×2580
PCX 1622	1600×2150	2300×950	≤300	400-1200	2×315	4120×3680×3200

注：產量根據不同物料，進料粒度等因素其結果將有所不同

三、錘破制沙機的優缺點

機體結構設計合理，占地面積小、減少場地成本費用。

自流設計在成型區的可調節反擊板上留出空隙，讓外形尺寸小于空隙的物料直接自然流出，避免再次破碎。

工作效率高，加上全自動控制系統、實現遠程操作，運行更靈活。

采用高耐磨材料錘頭、篦板及反擊板，使用壽命更長。

自帶密封性質、配置防塵及消音裝置，解決了車間粉塵大以及機體漏灰等問題。

成品粒型好，沒有細紋、針片狀含量低，多角多棱保證抗壓強度。

缺點：細碎粒度不夠細，若需要更細粒度，還需要配置沖擊式制砂機，錘頭擊打式破碎，對于錘頭磨損大，更換周期較短。

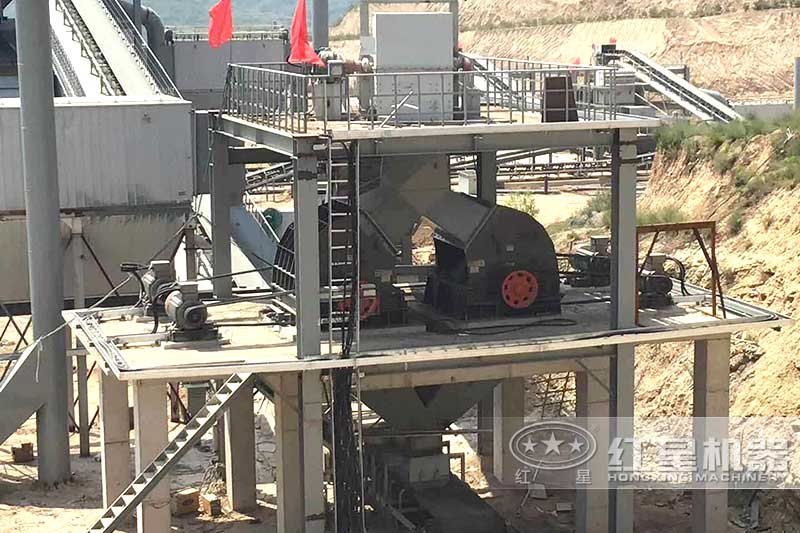

山東客戶現場實拍圖

四、錘破制沙機設備價格_生產廠家直供

錘破制沙機設備價格是相對優惠的，因?yàn)槭褂靡慌_(tái)設備就一條生產線，目前大概在幾萬到百萬左右，與型號選擇有關，加上每個廠家的選材、工藝和定價標準都不同，所以出現報價差距大、不準確，可通過在線咨詢聯系設備經理，給您提供準確有效的出廠優惠價。

河南紅星錘破制沙機設備生產廠家是自主研發生產，現貨直供，所以更優惠一些，而且設備原材、做工嚴謹，質量更有保障，另外，在各省市地區基本都有客戶已建設投產，可前往實地考察，或者到廠區來參觀設備制造車間，并提供一套售后服務，隨時為您安排上。

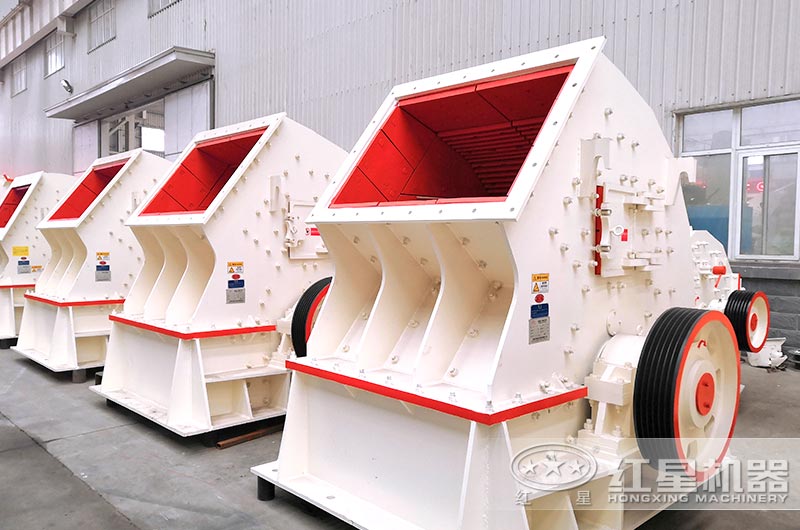

設備發貨現場
