圖解單缸液壓圓錐破碎機，從結構到原理通通搞定

發布標志發布時間：2022-02-23 17:47:47 更新時間：2022-02-24 09:05:51 發布者：小郭

單缸液壓圓錐破碎機是圓錐破碎機中的一種，為滿足市場發展需求而設計的一種效率比較高的破碎機。單缸破碎機型號多樣，可滿足多種粒度不超過560mm的硬性物料的中細碎加工，像花崗巖、玄武巖、鵝卵石等都不在話下；另外單缸圓錐破碎機的生產能力較強，時產高可達2181t/h、低可至25t/h，涵蓋了一般性的生產區間，滿足了多種生產需求，一款備受青睞的二級破碎設備。

一、單缸圓錐破碎機圖片展示

單缸圓錐破碎機

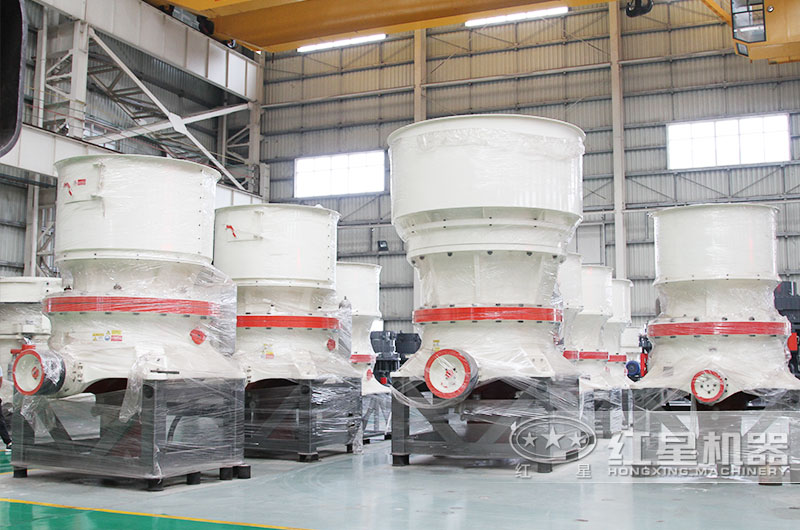

單缸圓錐破碎機型號多樣

SC250S單缸圓錐破碎機

不同規格的單缸液壓圓錐破

二、單缸圓錐破碎機內部結構

單缸液壓圓錐破碎機內部結構

單缸液壓圓錐破碎機主要分為動錐總成、上機架總成、下機架總成、水平軸總成、偏心套總成、液壓缸總成等幾個部分，再具體可細分為主軸、破碎壁、護板、主軸襯套、軋臼壁、上下機架、襯板、液壓缸等各個結構。

單缸液壓圓錐破只有一個液壓缸作為保險裝置，通過單個液壓缸升降動錐，實現對排礦口調整、清腔、過鐵和過載保護等多種功能。

三、單缸圓錐破碎機工作原理

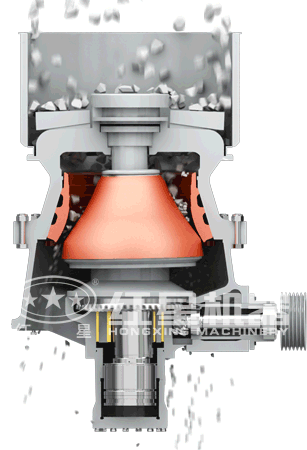

工作原理動圖演示

皮帶輪或聯軸器使傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動，圓錐破碎壁時而靠近，時而離開固裝在調整套上的扎臼壁表面。當物料加入到破碎腔后，由上部落入的石料進入不斷運轉的動錐與定錐之間，從而受到連續的擠壓、碾磨實現破碎。

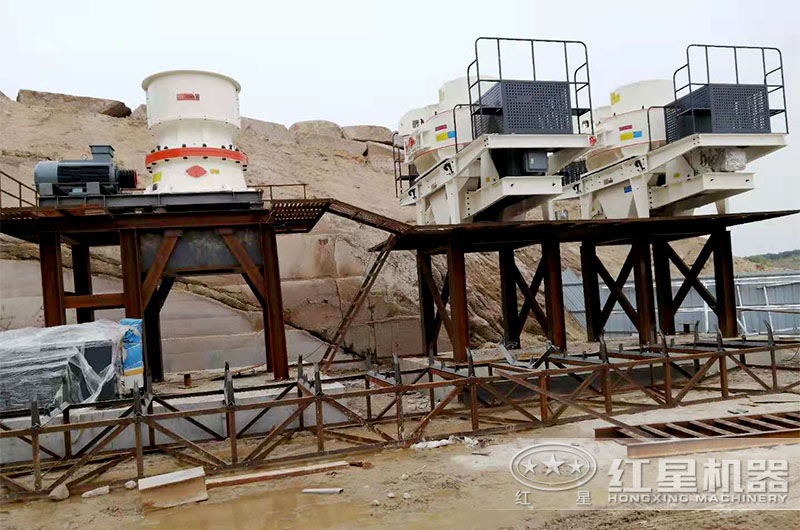

四、單缸圓錐破碎機現場圖

鵝卵石破碎機

破碎物料：鵝卵石

生產能力：200t/h

設備配置：振動給料機ZSW380×95、顎式破碎機PE-750×1060、圓錐破碎機SC250（F1）、制砂機 HXVSI9526、振動篩3YK2460、洗砂機3020、輸送機

配置說明：鵝卵石硬度較高，顎式破碎機+圓錐破碎機的組合整體破碎能力強、耐磨性好、故障率低，適合對于鵝卵石的一級、二級加工，達到制砂要求的物料再由制砂進行制砂處理。整條生產線完整度較高、整體運行運行、配置合理。

花崗巖破碎機

破碎物料：花崗巖

進料粒度：≤500mm

生產能力：200t/h

成品用途：當?shù)毓?、鐵路建設

設備配置：PE-600×750顎式破碎機、SC160圓錐破碎機、HVI1250制砂機、HVI1250制砂機、2YK2460振動篩、3020洗砂機、皮帶輸送機機

配置說明：該生產線結合物料特性設計而成，處理能力強，設備耐磨性好，自動化程度較高，可為用戶節省不少的時間成本與人力成本，操作起來方便省力。

五、單缸液壓圓錐破碎機多少錢一臺

單缸液壓圓錐破碎機并沒有統一的售價標準，主要原因在于單缸圓錐破碎機型號多樣，不能型號、不同生產能力的破碎機價格不同；另外不同地區生產成本相差較大，再加上不同生產廠家技術水平不同，每臺設備的加工成本不一，因此也很那有統一的定價標準。

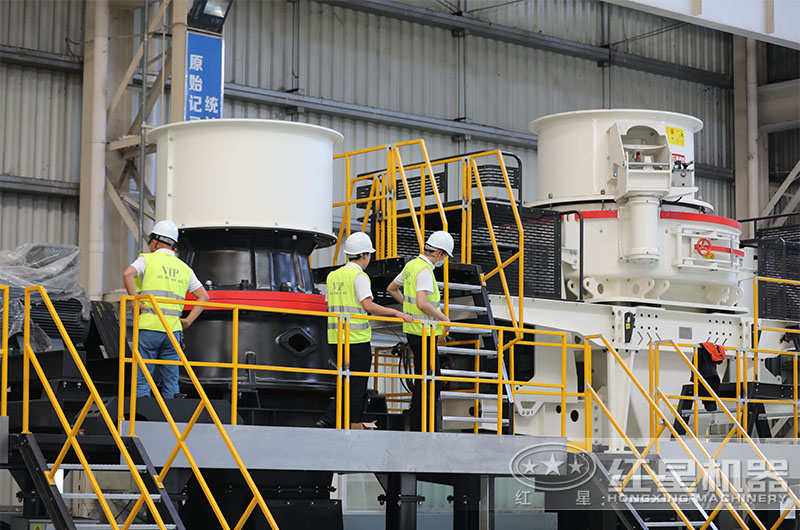

客戶參觀紅星圓錐破碎機
