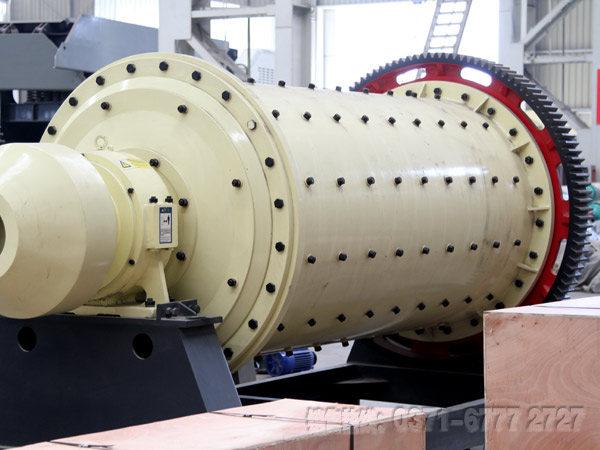

選鋅球磨機主要由給料部、出料部、回轉部、傳動部等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性以及運轉平穩等特點。設備應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

選鋅球磨機工作原理

物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝各種規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

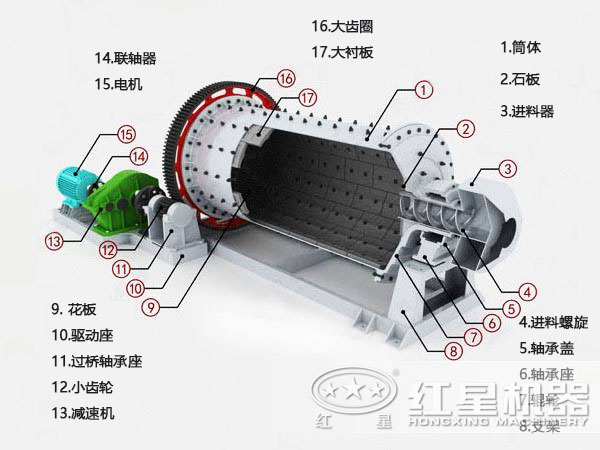

選鋅球磨機內部結構圖

選鋅球磨機常見故障

1.選鋅球磨機啟動不起來：可能是電機設備有故障，需要對電機設備進行檢修；也有可能是旋轉部位有障礙物，這是就需要查看并清除旋轉部位的障礙物。

2.選鋅球磨機內溫度過高：入磨物料溫度過高、筒體冷卻不良或者是球磨機通風不良。這時就需要降低物料溫度，加強筒體冷卻，清掃通氣管或篦孔保持通風順暢。

3.選鋅球磨機小齒輪在齒輪軸處斷裂：由于選鋅球磨機振動大，在接觸表面處生產微震腐蝕磨損，在軸肩處引起應力集中，造成疲勞斷裂。這時要盡可能較小球磨機振動，降低接觸表面的粗糙度，而且要在在接觸表面加錳青銅襯套以防再次斷裂。

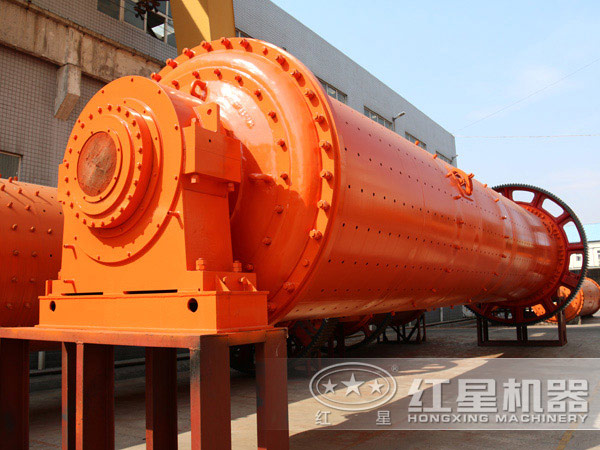

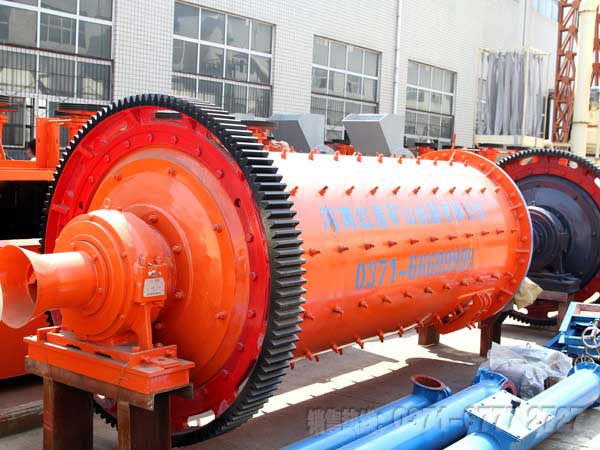

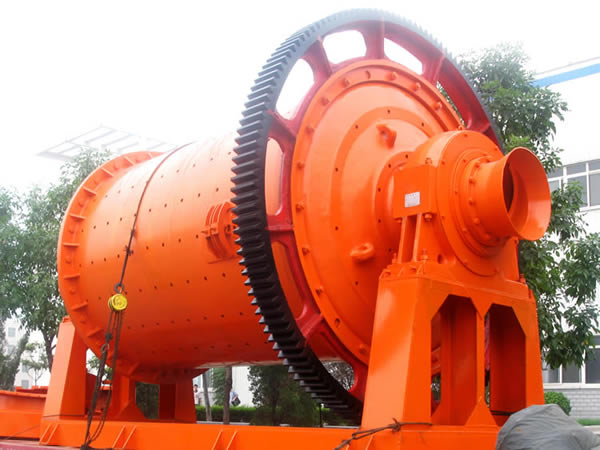

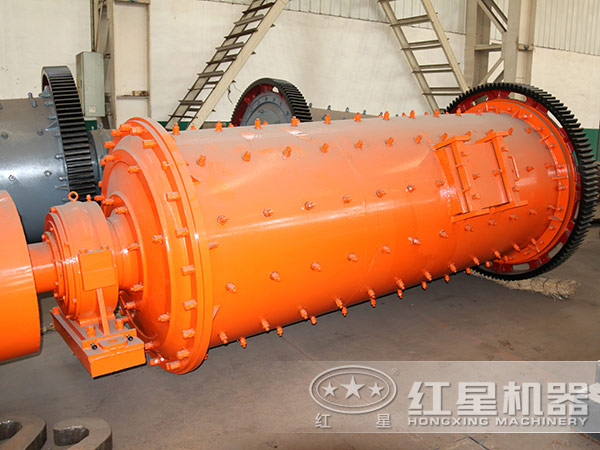

圖片實拍

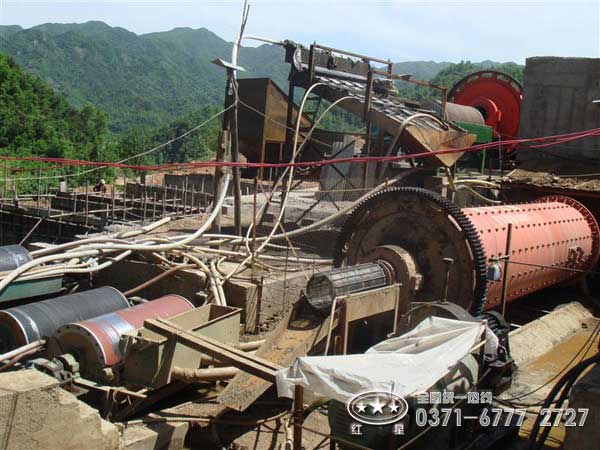

客戶現場

選鋅球磨機球磨機性能優勢

1、采用了自動化控制系統，相比傳統機器節約能耗30%～40%，且都采用了優質耐磨材料，磨損少。直接降低了維修成本，減少了人工勞力，從而減少了人工方面的費用。

2、而自從采用波浪式環形襯板后，不僅增加了球、礦接觸表面，加強了研磨作用，且對礦石有提升能力，減少了能耗。

3、整體均采用鋼鐵材質所制定，安裝精度高。并且取消聯合給炒器，采用鼓形給料器，沒有慣性沖擊，設備運平穩，并減少了磨機停機維修時間，提高了效率。

4、采用大直徑雙列調心滾子軸承，同心度精度高、使軸承使用率在七年以上,機器經久耐用、節能省電。

技術參數

規格型號	筒體轉速 （r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
