微粉磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成，是一種結構良好、磁場強度較高的磁選設備，具有磁場作用深度大、不易退磁等性能，在生產作業中處理能力大，生產效果明顯，對生產波動適應性強，選別精度高，是各種微粉選礦作業中進行提純作業的重要設備。

微粉磁選機工作原理

工作時，微粉磁選機的圓筒旋轉，磁系不動，細磨的礦漿經給礦箱進入分選槽，其中磁性礦粒在不均勻磁場的作用下被磁化，受到磁場的吸引，吸在圓筒表面并隨圓筒旋轉。磁性礦粒運到磁場出口處，由于磁性減弱加上沖擊洗水的沖刷，脫離磁力的吸引而被排出成為精礦。非磁性礦物因為不受磁場吸引，留在礦漿中隨礦流排出為尾礦。

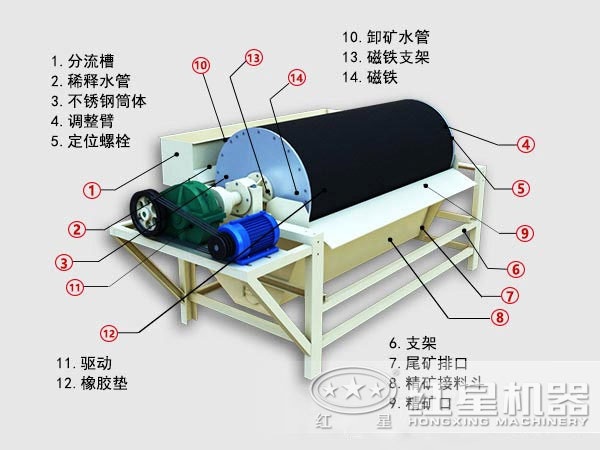

微粉磁選機內部結構圖

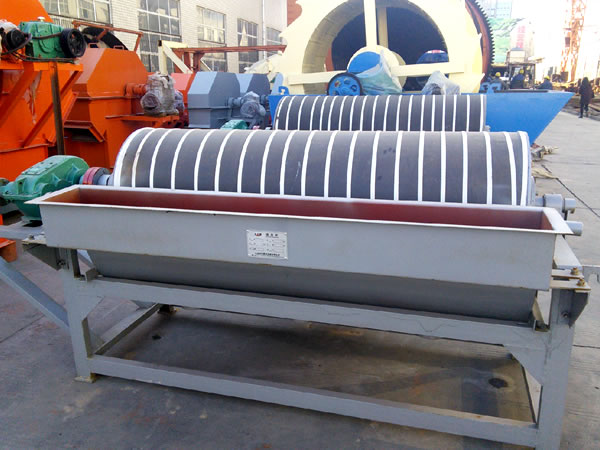

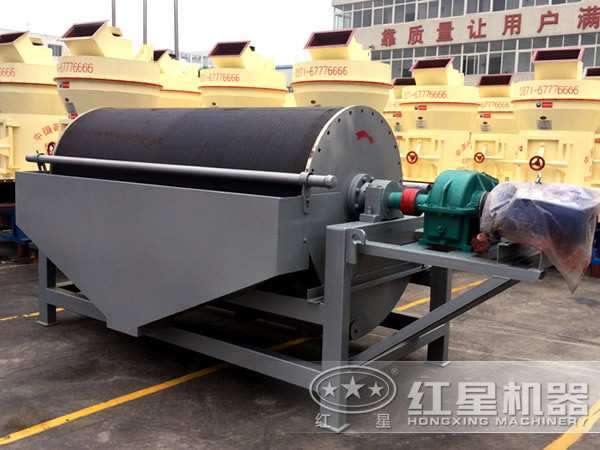

圖片實拍

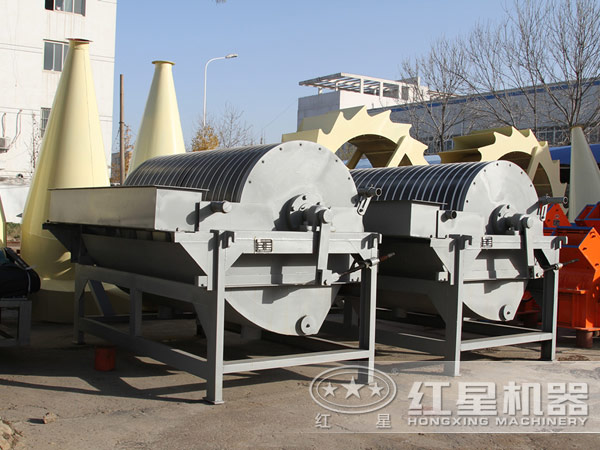

客戶現場

微粉磁選機性能優勢

1.磁場強度高

該設備采用擠壓式磁系結構，磁場強度大，筒體表面磁場強度可達0.9T以上，微粉通過振動給料器直接給到磁筒表面，故障率更低，磁場利用率提高，有利于解決微粉磁選機超薄皮帶易磨損和更換的問題。

2.選礦精度高

微粉磁選機在選礦作業中，工作原理科學，有利于礦物的提純，品味得到提升，有利于微粉物料下一步的處理加工，分選精度高，能有效為用戶帶來明顯收益，值得推廣。

3.處理能力強

微粉磁選機具有過高承載能力，運轉非常平穩可靠，還能多臺并列并聯使用，有效提高設備運行中的生產和處理能力，便于用戶獲得高產益。

技術參數

型號	筒徑	筒長	圓筒轉速（r/min）	給料粒度	處理量（t/h）	功率
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11
