懸輥式磨粉機

懸輥式磨粉機也就是我們通常所用的雷蒙磨，它之所以被稱為懸輥式磨粉機是因為它的磨機裝有磨輥。我們經常所說的幾R磨粉機，指的就是磨輥個數。三個磨輥的是3R磨粉機，四個磨輥是4R磨粉機，五個磨輥是5R磨粉機，同理，6R磨粉機就是磨機內裝有6個磨輥的磨粉機。一般來說，磨輥個數越多，機器型號越大，生產能力也愈強。

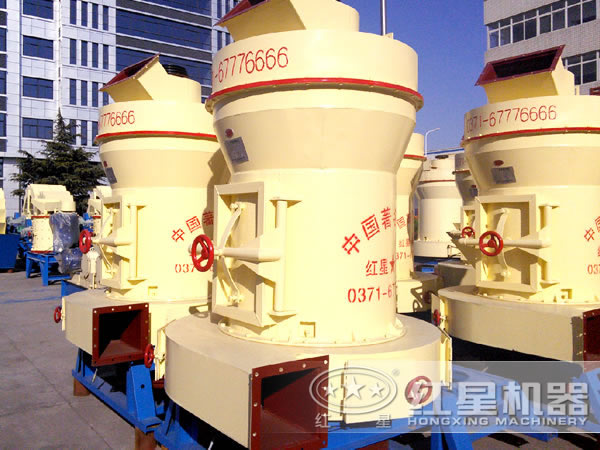

雷蒙磨粉機

懸輥式磨粉機主要有由主機、減速機、分析機、管道裝置、鼓風機、除塵器、電控系統等組成。適用于研磨莫氏硬度7級以下，水分含量%6以下的各種非易燃、易爆產品物料加工。

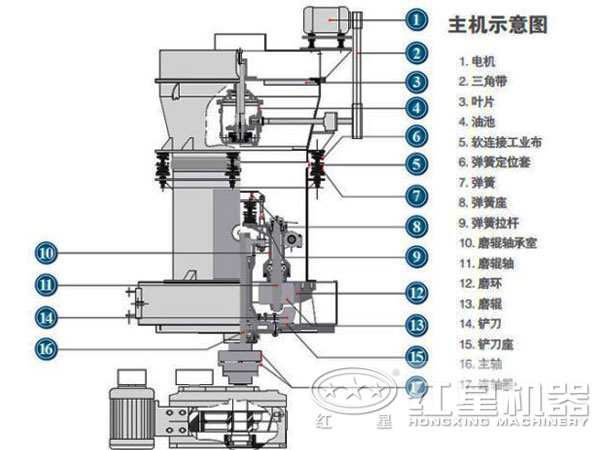

懸輥式磨粉機結構

3R磨粉機工作原理：

在3R磨粉機內，磨輥通過橫擔軸懸掛在梅花架上，原料由鏟刀鏟起自射到磨輥與磨圈之間，當主機立軸開始轉動時，磨輥繞立軸公轉并同時開始自轉，進料被滾動的磨輥壓碎研磨成細粉。細粉由鼓風機吹起，經分析機分析，達到粒度要求的物料由收集裝置收集起來，送入儲料倉儲存，未到達要求的粗粉則被分析機葉片撞人磨粉機內繼續研磨。鏟刀和磨輥的工作都是連續進行的，所以磨粉作業也是連續的，直到所有物料研磨合格出磨。

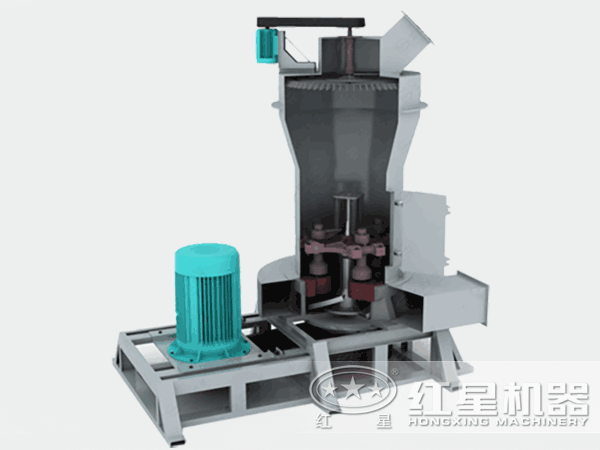

懸輥式磨粉機工作原理

4R磨粉機使用范圍：

4R磨粉機適用于莫氏硬度7級以下，水分含量%6以下的各種非易燃、易爆產品物料的研磨加工。廣泛應用于水泥、建材、冶金、化工、選礦、公路建設、電力等行業，是加工石英石、方解石、石膏、石灰石、滑石、淀粉、高嶺土等物料比較好的選擇，產粒度可在80-425目范圍調整，是節能的優質磨粉設備。

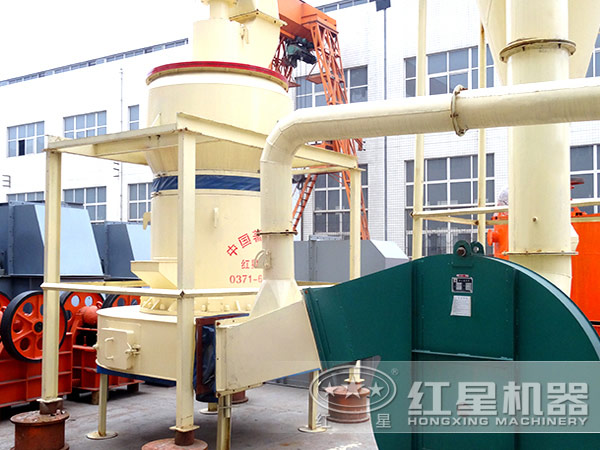

5r磨粉機

5R磨粉機性能簡介：

1.5R磨粉機為立體結構，占地面積小，設計科學，產品細度可達1000目。

2.磨粉能力強，可用研磨模莫氏硬度7級以下的各種物料。

3.產品質量高，粒度均勻。

4.生產效率高，處理能力強。

5.磨輥、磨環等易損件比較耐用，更換周期長。

6.增加了除塵器，用以保護環境，除塵效果顯著。

6R磨粉機技術參數：

型號參數	4525	4119
進料粒度	≤30	≤25
成品粒度	0.173-0.044	0.173-0.044
不同物料細度班產（t）	16-176	8-78
中心軸轉速（r/min）	82	105
磨環直徑	1770	1400
磨輥直徑	450	410
磨輥高度	250	190
主機電機	Y315M-4-132	Y280S-4-75
風機電機	Y315M-4-132	Y280S-4-75
分析器電機	YCT250-4A-18.5	YCT200-4B-7.5
