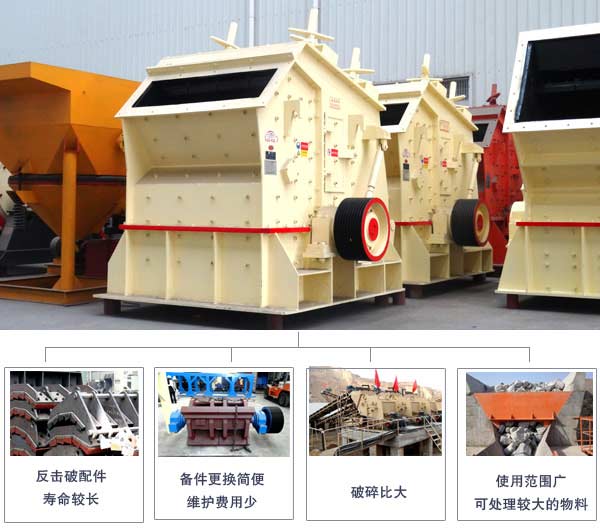

反擊式破碎機是一種新型的破碎設備，具有生產能力大，產品粒度均勻，可選擇性破礦等性能特點。 而從生產反擊式破碎機以來，生產廠家為了使設備具有良好的運動特性，減少零部件的磨損，提高處理能力，對一些重要的部件進行了大量的優化設計工作。本文就來詳細講解一下反擊式破碎機的結構設計。

1、箱體設計：箱體由上箱體、下箱體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口,內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。

2、轉子設計：轉子由轉子架、主軸、轉盤、板錘、板錘緊固裝置等組成。采用厚鋼板、厚壁管、鑄件焊接而成，加工后定位焊接，在與物料接觸處焊上碳化鎢等硬質合金耐磨材料。轉子質量應盡量集中在外緣，增加轉動慣量。主軸與轉子平鍵連接，其結構簡單，拆裝方便，對中性好，適合高速、承受變載、沖擊的場合。

3、主軸設計：從紅星重工了解到，主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。

4、板錘設計：板錘是破碎機的易損件，因此他的耐磨性能也就是說它的使用壽命是非常關鍵。故采用高鉻鑄鐵KmTBCr26制造板錘，其壽命比高錳鋼材料要好很多，由于采用高鉻鑄鐵材料，反擊式破碎機可破碎抗壓強為350MPa的各種材料。

5、反擊板設計：反擊板有兩塊，三段折線型反擊板。一個可以調整，一個是固定的，調整的一個靠的是安裝在箱體上的螺桿裝置。
