反擊錘式破碎機零部件安裝的注意事項

發布標志發布時間：2013-12-17 08:03:52 更新時間：2018-10-24 08:49:17 發布者：紅星機器

反擊錘式破碎機廣泛用于水電、高速公路、人工砂石料等行業中的粗、中、細碎作業，整個設備主要由機體、轉子、蓖條篩、傳動部分和銷軸五個部分組成。在安裝時必須按照正確合理的步驟進行，以使設備達到高的生產效率和好的破碎效果，總體來說，反擊錘式破碎機的安裝順序是：下機體—蓖板—轉子—上機體，接下來詳細介紹反擊式破碎機零部件安裝的注意事項：

反擊錘式破碎機

1.下機體：下機體安裝的基面要平直，二者的連接處不得有漏灰現象，地腳螺栓應反復緊固。

2.錘盤：每個錘盤裝四個斜鍵，安裝時應注意，后一個錘盤的鍵槽與前一個錘盤的對應鍵槽相差180°，裝第一個錘盤時要注意留出卡環和緊環的位置，每個錘盤應貼緊，裝入時從傳動端進行。

3.軸承座：在手動盤車無異常的情況下，調整并緊固軸承座，軸承座安裝基準面的橫向（主軸線方向）與水平基準線的不平行度允差為0.20mm，縱向不平行度允差為0.20mm，之后填注潤滑脂，蓋上軸承蓋，最后裝妥定位銷。

4.錘頭：安裝錘頭時，應進行稱量，稱后沿徑向均衡對稱安裝，對稱兩排錘頭的排列以中間比較重、向兩側遞減的方式級配。更換時需用一與錘頭厚度一樣寬的尼龍布袋將錘頭兜住，然后將其吊起從進料溜子的檢查門處取出。

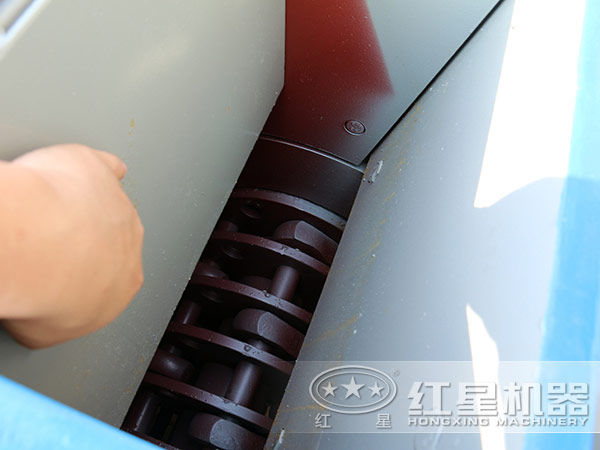

反擊錘式破碎機細節

5.螺栓：用以壓緊錘盤用的緊環處的螺栓應緊固可靠，在試車20分鐘后停車再次緊固；固定擋板用的螺栓應與外錘盤緊固，試車20分鐘后停車，必須再次緊固，防止錘軸外竄。

6.脹套：在裝配前必須將脹套的所有表面清洗干凈，均勻涂一層薄潤滑油，鎖緊螺釘必須涂上足夠的油脂，注意所用潤滑油及油脂不得含二硫化鉬添加劑。將擰緊螺釘?shù)拿浱籽b進軸與輪轂之間，輕輕擰緊鎖緊螺釘。用力矩扳手在圓周上以對角交叉的順序均勻地分三步（分別以1/3MA、1/2MA和MA的力矩）擰緊螺釘，直至每個螺釘都達到給定的擰緊力力矩MA。在使用力矩扳手前，紅星重工提醒用戶務必檢查或調定所需要的擰緊力矩MA皮帶輪處脹套的擰緊力矩MA=355N.m。完成安裝后在脹套外露表面及螺釘頭部涂上一層防銹油脂。

7.主傳動裝置：根據設備總圖的位置和方向先將滑軌在基礎上就位，調整后確保所有滑軌的上平面在同一水平面上，各滑軌平行于設備中心線；隨后吊裝傳動部件，使小皮帶輪相對于大皮帶的輪寬中央平面在同一平面上，其偏差不大于1mm，使小皮帶輪軸平行于轉子體軸線。
