雙輥式破碎機

發布標志發布時間：2016-08-25 17:57:16 更新時間：2018-10-29 16:01:14 發布者：張欣

一、雙輥式破碎機

雙輥式破碎機簡稱，又稱對輥式破碎機、對輥破等，我公司生產的雙輥式破碎機主要用于對中硬和軟礦石進行中、細破碎，該設備結構簡單，過分粉碎現象少，輥面上的齒形、尺寸、排列可隨物料性質而改變。

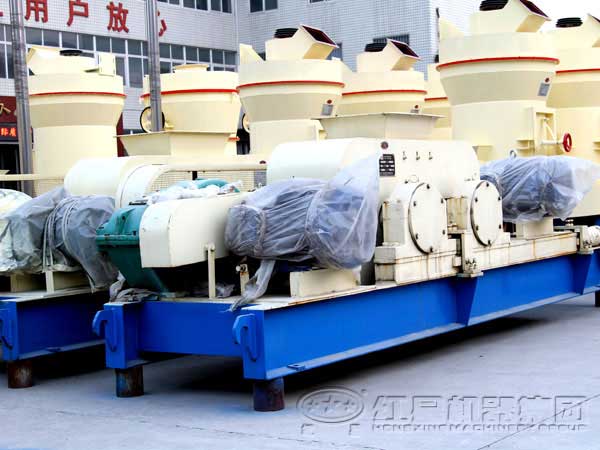

雙輥式破碎機

二、雙輥式破碎機結構

雙輥式破碎機主要由輥輪、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成，驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

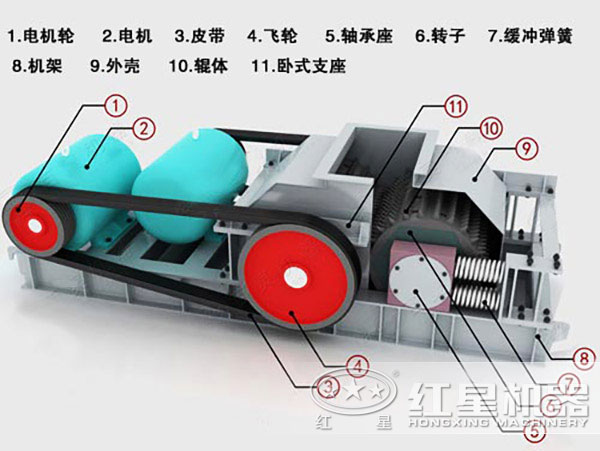

雙輥式破碎機結構

三、紅星雙輥式破碎機優化改進

1、雙輥式破碎機動力輸入軸通過齒式聯軸器、液力偶合器、硬齒面減速機與動力源傳動聯接；液力偶合器、齒式聯軸器分別設置在破碎室外底座上的防護罩內。

2、雙輥式破碎機構的輥軸兩端分別延伸出破碎室之外，并與設置在底座上軸承座內的滾動軸承支撐聯接。

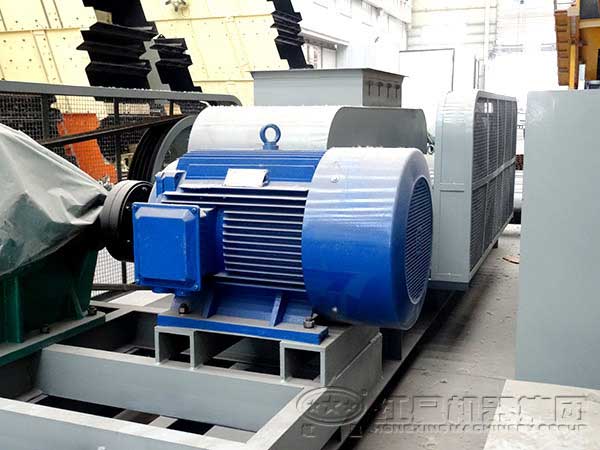

紅星雙輥式破碎機

改進后的雙輥式破碎機，在繼承強大破碎力的前提下，杜絕了破碎室內被破碎物料進入支撐軸承腔內部現象的發生，大大降低了維修量和運行成本，提高了雙輥式破碎機工作可靠性。

四、雙輥式破碎機出料調節

雙輥式破碎機兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。

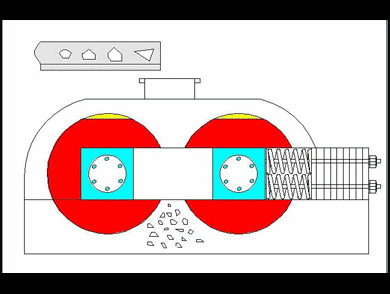

雙輥式破碎機工作動態圖

五、雙輥式破碎機技術參數

型號	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
輥直徑	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
輥寬	250	400	400	500	600	600	600
入料粒度	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口	2-8	2-8	2-8	2-8	2-10	2-10	2-10
處理能力(t/h)	3-10	5-20	10-30	15-40	20-50	25-70	30-110
配動力型號	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
電機功率	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2
