石粉反擊式破碎機

發布標志發布時間：2016-08-20 17:41:34 更新時間：2018-10-27 14:30:53 發布者：張欣

一、石粉反擊式破碎機介紹

石粉反擊式破碎機是紅星機器在吸收國內外先進技術，結合國內砂石行業具體工礦條件的基礎而研制的新一代反擊式破碎機。該設備采用新型的制造技術，特殊的結構設計，加工成品呈立方體，無張力和裂縫，粒形好，能破碎各種粗、中、細物料，廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。

石料反擊式破碎機

二、石粉反擊式破碎機結構

石粉反擊式破碎機主要由拉桿、前反擊架、后反擊架、反擊襯板、主軸、鎖緊塊、壓緊板、轉子架、板錘、反擊板、轉子等組成。

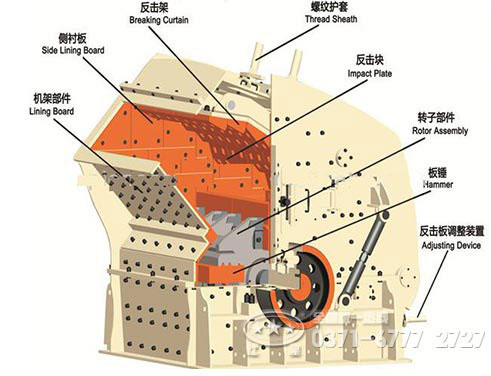

石粉反擊式破碎機結構

三、石粉反擊式破碎機優勢

1、處理邊長100～500毫米以下物料，其抗壓強度可達350兆帕，具有破碎比大，破碎功能全、生產率高等優勢。

2、反擊板與板錘間隙能方便調節、有效控制出料粒度、顆粒形狀好；高鉻板錘、抗沖擊、抗磨損、沖擊力大。

3、結構緊湊、機器剛性強、轉子具有大的轉動慣量；設備部件間無鍵連接、檢修方便、經濟可靠。

石料反擊式破碎機

四、石粉反擊式破碎機原理

石粉反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

五、石粉反擊式破碎機規格

型號	規格	進料口尺寸	最大進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高）（mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P 37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P 45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P 110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P 132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P 200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P 250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P 315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P 630-710	4400×3866×4009
