選礦搖床結構簡單，通常是由床面、機架和傳動機構三大部分組成，除此之外，還有沖水槽，給礦槽，機座等，整個床面由機架支撐或吊起，機架上裝有調坡裝置，是選礦生產線上常用的重選選別設備。以下通過介紹搖床的工作原理、種類和型號參數來進行了解。

選礦搖床種類

選礦搖床從大的方面來分，大致分為兩種，選金搖床和選煤搖床。細分的話，可以分為，礦砂選礦搖床、礦泥選礦搖床、玻璃鋼選礦搖床、6-S選礦搖床、LS選礦搖床等。

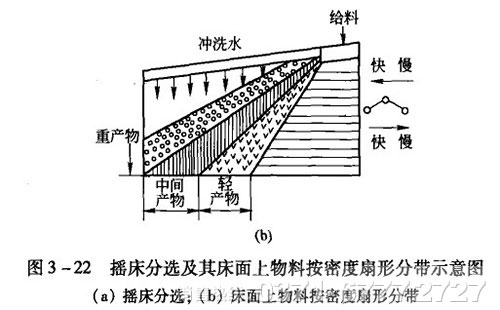

選礦搖床工作原理

選礦搖床工作原理非常簡單，電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。排礦線很長，能有效地產出多種質量不同的產物，如精礦、次精礦、中精礦和尾礦等。

搖床型號

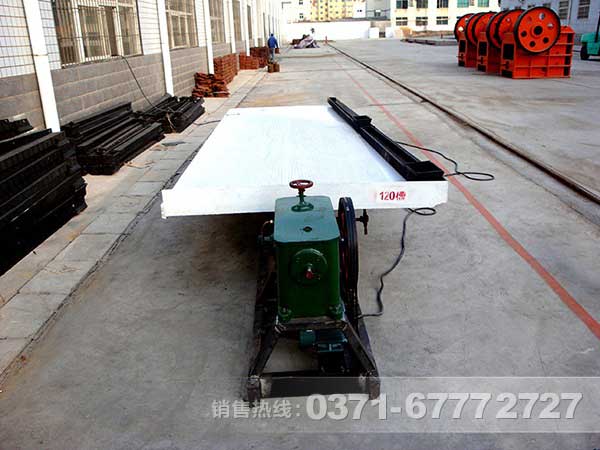

以下是河南紅星機器生產的6-S選礦搖床，其中這些型號都可進行現貨選擇，當然，如果用戶有其他特殊需求，可以進行專業定制生產。

名稱		粗砂搖床	細砂搖床	礦泥搖床
床面尺寸	長度	4450	4450	4450
	傳動端寬	1855	1855	1855
	精礦端寬	1546	1546	1546
最大給礦粒度		2	0.5	0.15
給礦量（t/d）		30-60	10-20	15-25
給礦濃度(%)		25-30	20-25	15-25
行程		16-22	11-16	8-16
頻率		45-48	48-53	50-57
床面清洗水量（t/d）		80-150	30-60	10-17
床面橫向坡度(°)		2.5-4.5	1.5-3.5	1-2
床面縱向坡度(%)		1.4	0.92	----
床面尖滅角(°)		32-42	40	42
選礦面積（㎡）		7.6	7.6	7.6
床面長度比		2.6	2.6	2.6
床面端面形狀		矩形	鋸齒形	三角形
電機功率		1.1	1.1	1.1
傳動機構		偏心連桿機構
