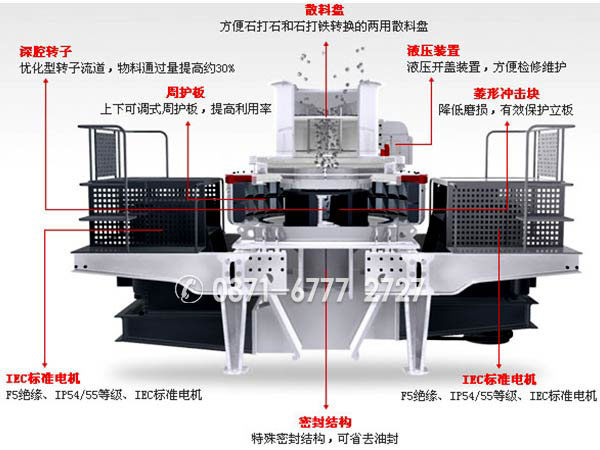

沖擊式制砂機是制砂生產線上較為受歡迎的制砂設備，該設備不管進料還是出料都十分方便，并且成品優勢明顯，這與其科學的結構組成有很大的關系，該設備經過不斷優化和改良后，結構越來越科學，維護檢修越來越方便，以下詳細介紹沖擊式制砂機結構組成部分。

1.軸承和傳動裝置。軸承是通過電機和三角帶對葉輪和破碎裝置起到傳動作用的裝置，軸承主要有主軸、軸承和軸承座組成。

2.底座。沖擊式制砂機的底座一般為四棱形狀，它的中心部位是軸承，兩側則是排料裝置，電動機則在底座的縱向部位。

3.潤滑系統。制砂機在運行當中的潤滑部位主要是軸承部位，通常將對軸承的潤滑加油采取特定的油泵進行添加。

4.進料斗。沖擊式制砂機的進料斗通常是一種圓筒體裝置物料的部分，它具有很好的耐磨性，安裝有耐磨環，防止沒有進行破碎的物料的對其的很強的摩擦力，給料斗是物料從送料設備到破碎機內部進行破碎的一個重要的過渡裝置。

5.渦動破碎腔。沖擊式制砂機的渦動破碎腔是由兩段圓柱體組成的環形空間，通過葉輪在破碎機內部的高速旋轉對物料形成打擊和摩擦。

6.葉輪。制砂設備的葉輪主要是由一種特殊的材料制成，安裝在軸承的兩段，通過高度旋轉將進入到葉輪中心的物料均勻的分撒到各個部位，這樣強有力的沖擊造成物料的粉碎。

7.物料篩分器。它是在制沙機對物料進行一定的破碎之后對物料進行篩分的一個結構，主要是用于當物料破損之后一部分已經達到破碎標準的物料會通過物料篩分器而被送出制砂機，而另外一部分沒有達到設定粒度要求的物料則會在物料篩分器的作用下進入到破碎腔進行二次破碎，達到合格的物料粒度。

更多沖擊式制砂機型號、價格等信息可免費咨詢河南紅星機器。
