輥式破碎機也稱齒輥式破碎機、對輥式破碎機，是參照崗拉克破碎機的結構原理自行設計研制的新產品，靠擠壓力進行破碎作業，根據產量的不同，分為了小型和大型，其中小型輥式破碎機設備結構簡單、體積小，破碎比大、過粉碎率低，關于其工作原理、型號參數、價格等內容，接下來為大家詳細介紹。

一、小型輥式破碎機圖片大全

小型輥式破碎機主要是由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成，適用于石灰石、爐渣、焦炭、煤等物料的中、細碎作業，通過下面圖片展示，帶大家深入了解。

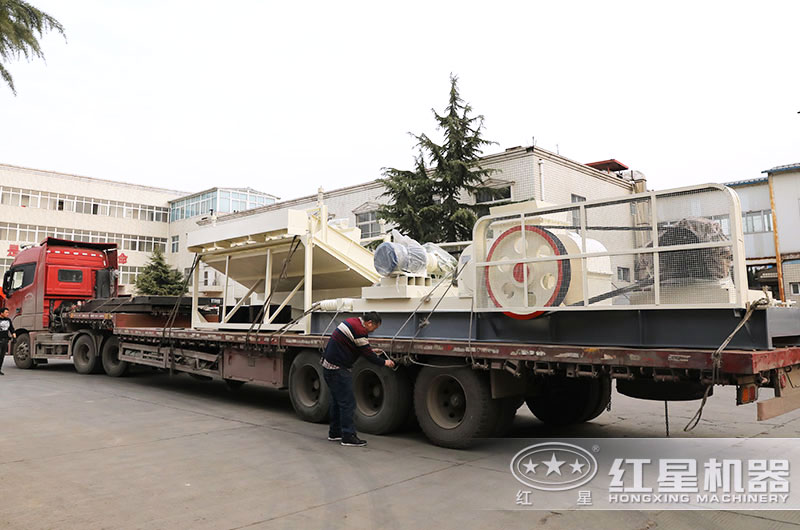

小型輥式破碎機圖片

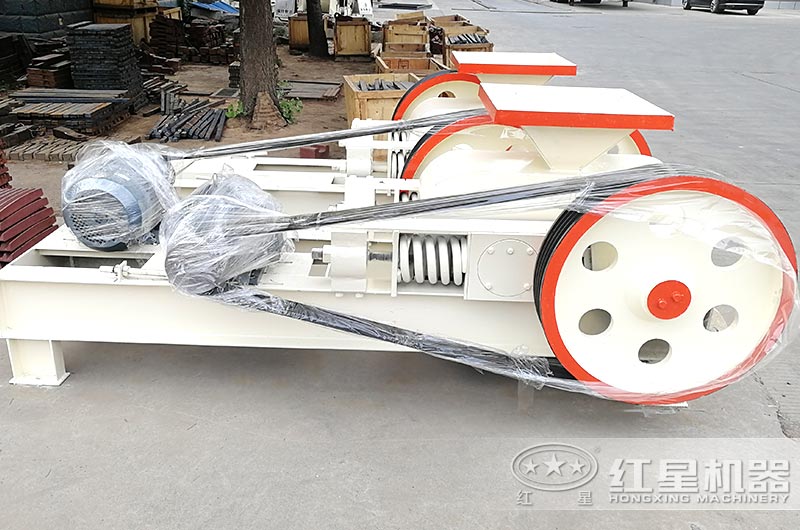

小型輥式破碎機設備圖片

采用長齒、小輥徑，螺旋布齒、多盤四齒結構，成為粉狀和顆粒狀，對含水量要求低。

在設計中一般驅動裝置都由兩個電動機，動能更給力，同產能下節省能耗45%。

成品呈立方體狀，針片狀含量低，無內裂縫、出料粒度細。

輥皮磨損周期長，易損件采用新型高強耐磨材料，能破碎高硬度材料，損耗小、壽命長。

作業中工作噪音低（＜75分貝），密封性較好，還有除塵裝置，消除粉塵污染。

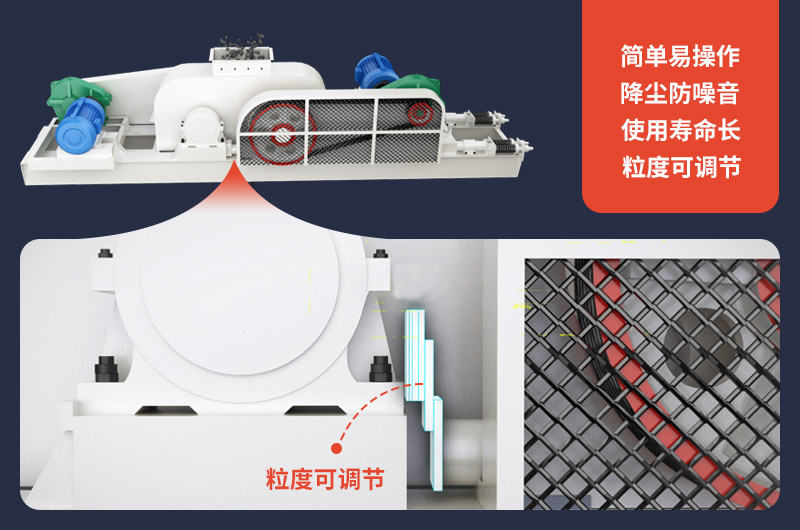

輥式破碎機優勢

二、小型輥式破碎機工作原理

小型輥式破碎機是利用一對相向轉動的圓輥破碎物料，物料經過給料口落入兩輥子之間，進行擠壓破碎，成品物料自然落下，遇有過硬或不可破碎物時，輥子可憑液壓缸或彈簧的作用自動退讓，使輥子間隙增大，過硬或不可破碎物落下，從而保護機器不受損壞，相向轉動的兩輥子有一定的間隙，改變間隙，控制產品較大排料粒。

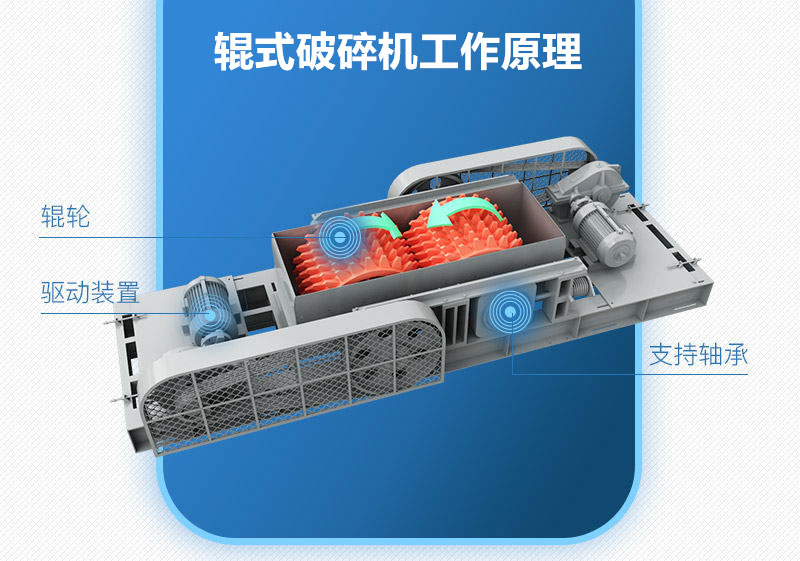

小型輥式破碎機工作原理圖

三、小型輥式破碎機型號及參數

輥式破碎機型號一共有7款，每小時產量3-110噸，其中偏小型的有2PG0425、2PG0640、2PG0740、2PG0850等，因相對刮削、不堵塞，允許進料直徑不超過30mm，出料粒度可在2-10mm范圍內調整，具體參數如下表。

型號	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
輥直徑	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
輥寬	250	400	400	500	600	600	600
入料粒度	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口	2-8	2-8	2-8	2-8	2-10	2-10	2-10
處理能力(t/h)	3-10	5-20	10-30	15-40	20-50	25-70	30-110
配動力型號	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
電機功率	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2
