立軸沖擊式破碎機技術參數及內部結構說明

發布標志發布時間：2021-12-09 11:42:58 更新時間：2023-04-21 16:40:33 發布者：小郭

立軸沖擊式破碎機其實就是制砂機的另一種稱呼，包含HVI型、VSI型以及HX型，具有破碎制砂能力強、能耗低的特點，每款機型的配置性能會有所差別，詳細了解設備的技術參數、內部結構以及工作原理等信息更利于設備的選擇，接下來為大家介紹。

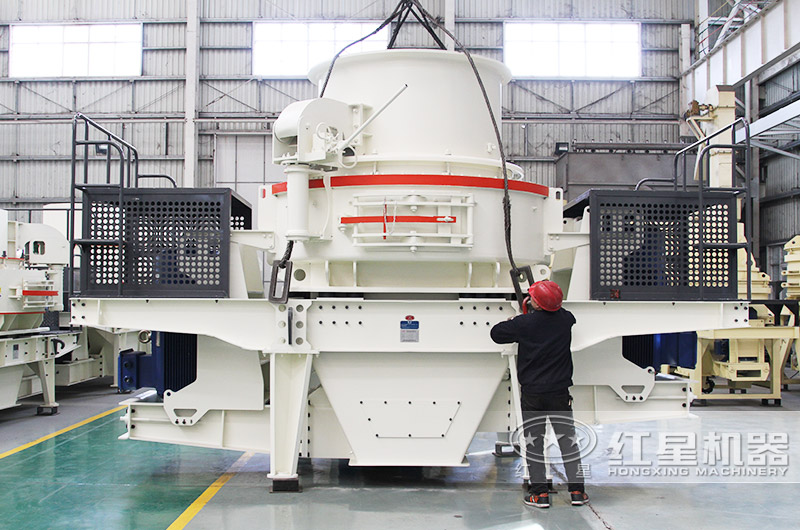

立軸沖擊式破碎機圖片

一、立軸沖擊式破碎機技術參數

1基本信息

設備別名：立軸制砂機

進料粒度：≤50mm

處理能力：60-650t/h

適用物料：適合各類耐火材料，河卵石、石灰石、花崗巖、玄武巖、石英砂、鋼砂、爐渣粉、銅礦石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等多種物料的制砂處理。

不同型號的立軸沖擊式破碎機

2技術參數

型號		VSI 7611	VSI 8518	VSI 9526	VSI 1140	VSI 1145	VSI 1150
處理量 (t/h)	瀑落與中心進料	80-180	140-260	200-380	300-520	350-610	360-650
處理量 (t/h)	全中心進料	40-90	70-130	100-190	160-260	180-355	190-365
最大入料尺寸	軟料	35	40	45	50	50	50
最大入料尺寸	硬料	30	35	40	40	45	45
轉速（r/min）		1700-1890	1520-1690	1360-1510	1150-1300	1150-1300	1150-1300
電機功率		4P 110	4P 180	4P 264	4P 400	4P 440	4P 500
外形尺寸（長×寬×高）（mm）		4100×2250×2300	4160×2360×2500	4540×2500×2830	5500×2750×3100	5500×2750×3100	5500×2750×3100

注：產量根據不同物料，進料粒度等因素其結果將有所不同

二、立軸沖擊式破碎機內部結構

立軸沖擊式破碎機由機殼、轉子、主軸裝置、冷卻裝置、電動機、傳動皮帶輪和電控柜等7個部分組成。運用“石打石”和“石打鐵”兩種破碎原理運行，多種進料方式可供選擇，是目前比較先進的制砂設備。

立軸沖擊式破碎機內部結構

立軸沖擊式破碎機內部結構圖

拓展知識：轉子的磨損

轉子是立軸沖擊式破碎機的主要執行部件，因此不可避免會受到一些莫頓，正確分析磨損情況、進行更換，設備整體的使用壽命將得到有效延長。

（1）頂部邊緣磨損： 頂部邊緣磨損是伴隨著頂部磨損板的過量磨損而產生。頂部磨損板需在磨損到轉子本體前進行更換。

（2）底部邊緣磨損： 轉子底部邊緣磨損通常原因可能為轉子底部積礦角度摩擦轉子下部以及邊緣，所以應合理減少轉子下部積礦。

（3）內側磨損： 內側磨損通常發生在給料較細或物料流動性較大時，物料對磨損板與轉子本體安裝位置的縫隙或邊緣的流線型部分形成磨損，需在磨損板或拋料頭安裝后用尿烷密封膠對間隙進行填充。

三、立軸沖擊式破碎機工作原理

立軸沖擊式制砂機采用的是石打石與石打鐵混用的工作原理。

石打石即中心進料+周圍伴落，具有整形作用。

物料落入進料斗后經由分料盤分為兩股，一股經甩輪加速拋出與呈四周自由落體狀態的另一個物料進行沖擊破碎，之后借由力的作用在破碎腔內收到兩次至多次撞擊、摩擦、研磨破碎作用，直至滿足出料要求。

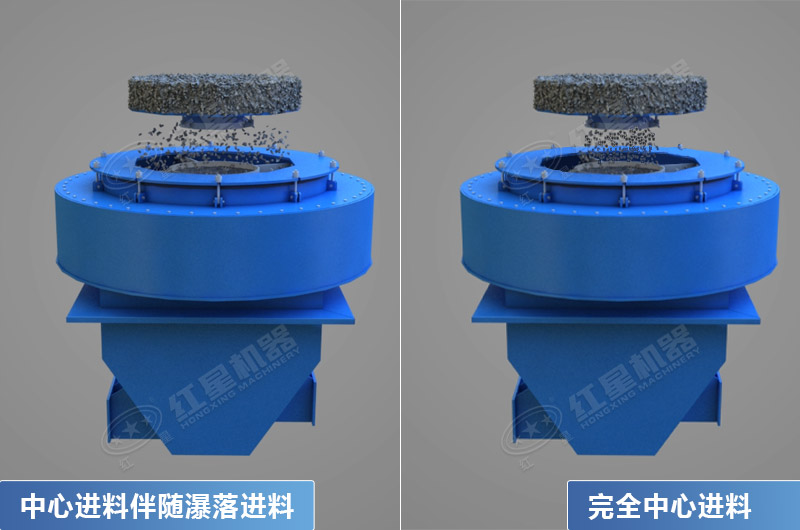

石打石石打鐵的區別

石打鐵即全中心進料，石打鐵具有制砂作用。

物料全部由中心進料孔進入高速旋轉甩輪，經由高速旋轉的甩輪加速拋出后，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起進入渦流破碎腔受多次撞擊、摩擦和研磨破碎之后，經排料口排出。

在立軸沖擊式破碎機中同樣具有制砂、整形雙重功能的是HVI型制砂機，兩款設備所出成品粒型優美，級配合理，針片狀較少，多為立體型，非常受用戶青睞。

立軸沖擊式破碎機工作現場圖片

四、立軸沖擊式破碎機組合搭配，適用性更強

立軸沖擊式破碎機是制砂生產線中的核心設備，其上游為粗碎、細碎設備等，下游包括但不限于洗砂設備等，外加之給料機、篩分機、輸送帶等輔助性設備，共同組成一條制砂生產線，具體可根據物料屬性進行搭配。

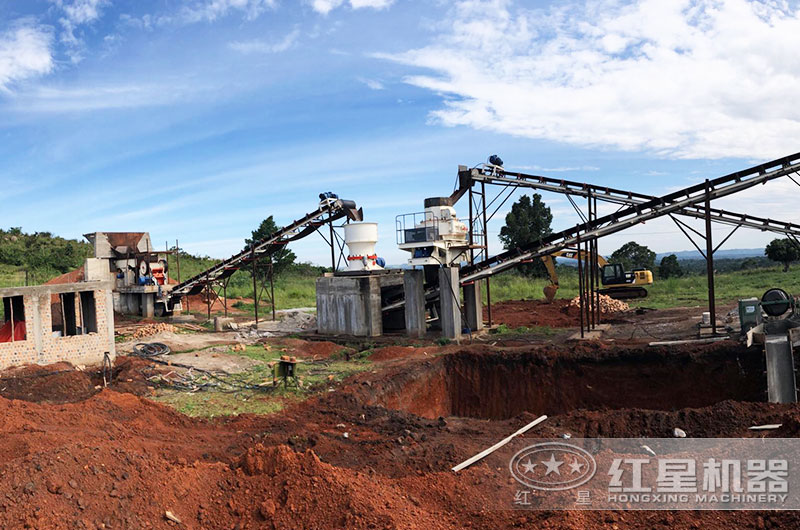

廣東客戶制砂生產線

除了以上固定式的安裝模式，立軸沖擊式破碎機也可安裝到移動裝置設備上，組合成為移動式制砂機，適用于各種作業環境，可直接開至生產現場進行制砂作業，節省了物料的運輸費用以及生產線的搭建費用，整個生產過程綠色環保，節省能耗，符合綠色生產的發展基調。

以上就是對立軸沖擊式破碎機的簡要介紹，如果您對其他信息內容感興趣的話，歡迎隨時通過在線咨詢了解，紅星技術人員竭誠為您服務，助您買到心儀的設備！
