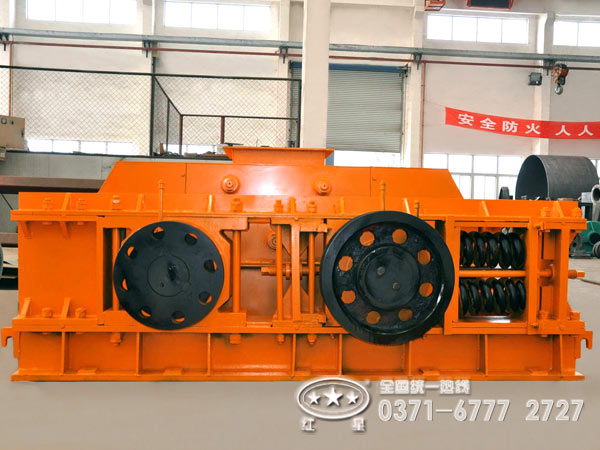

雙輥式破碎機結構

雙輥式破碎機其結構良好，在破碎作業中故障率很低，與其良好的結構也有關，雙輥式破碎機結構主要由機架、傳動裝置、破碎輥、調整裝置和彈簧保險裝置等部分組成，較為簡便，是輥式破碎機中較受歡迎的設備。下面介紹雙輥式破碎機原理及型號。

對輥破碎機

齒輥式破碎機

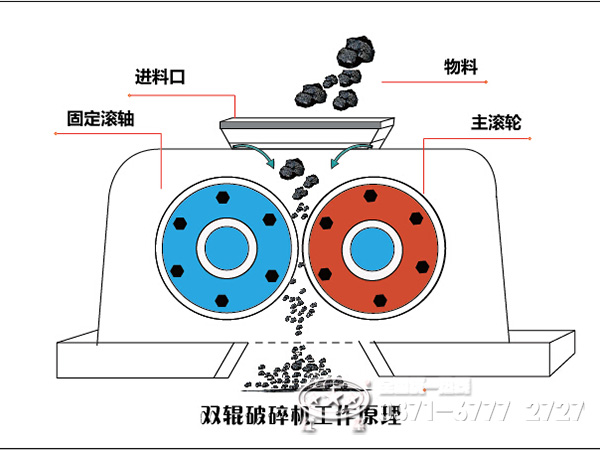

雙輥式破碎機原理

1.雙輥式破碎機工作時，兩個圓輥相向旋轉，礦石進入兩個輥子之間，由于摩擦力的作用，礦石被帶入兩輥之間的破碎空間，受擠壓而被破碎。破碎產品在自重作用下，從兩輥之間的間隙處排出。兩輥之間的比較小的距離即為排料口寬度，破碎產品的粒度即由此決定。作業員應根據破碎的大小要求進行調節。

2.雙輥式破碎機排料時，彈簧的壓力平衡兩個棍子之間所產生的作用力，以保持排礦口的間隙，使產品的粒度均勻；當有非破碎物料進入破碎腔時，彈簧被壓縮，迫使可動破碎輥橫向移動，排礦口寬度增大，使機器不至損壞。該機的正常的運轉在一定程度上取決于輥面的磨損程度，只有當輥面處于良好狀態時，才能獲得較高的生產能力和排除合格的成品粒度。

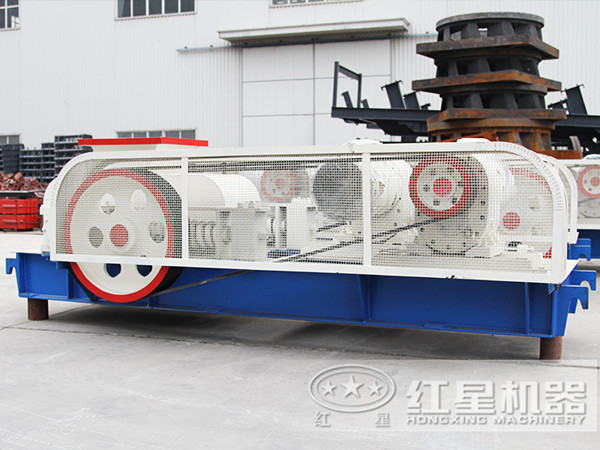

雙輥式破碎機

雙輥式破碎機型號

雙輥式破碎機細分的話，還可以分為對輥式破碎機和齒輥式破碎機，其型號如下：

1.對輥式破碎機型號

型號	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
輥直徑	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
輥寬	250	400	400	500	600	600	600
入料粒度	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口	2-8	2-8	2-8	2-8	2-10	2-10	2-10
處理能力(t/h)	3-10	5-20	10-30	15-40	20-50	25-70	30-110
配動力型號	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
電機功率	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2

2.齒輥式破碎機型號

型號	輥子直徑	輥子長度	最大進料粒度	排料粒度	產量（t/h）	電機功率	總重量	外形尺寸（長×寬×高）（mm）
2PGC600×500	600	500	200-450	15-100	30-60	4P 11×2	3.8	2450×1800×950
2PGC600×800	600	750	300-600	20-120	60-100	4P 18.5×2	7.2	4500×1900×1350
2PGC800×1000	800	1000	500-800	30-150	100-160	4P 22×2	12.6	2550×2050×1100
2PGC1000×1000	1000	1000	700-950	30-200	150-200	6P 45×2	18.8	2780×4100×1550
2PGC1200×1200	1200	1200	800-1050	30-200	180-250	6P 55×2	29.5	2780×3200×1980
2PGC1500×1200	1500	1200	1000-1150	30-200	200-300	6P 75×2	38.6	8010×4500×2050
