顎式破碎機規格參數詳解

發布標志發布時間：2016-11-17 08:30:36 更新時間：2022-03-07 10:02:36 發布者：張欣

顎式破碎機是常用到的礦山破碎機械，用戶在購買設備時，會考慮顎式破碎機規格尺寸的大小，是否能滿足生產需求，滿足對生產場地的規劃設計等，下面我們來看一下顎式破碎機規格尺寸詳解。

一、顎式破碎機規格詳解

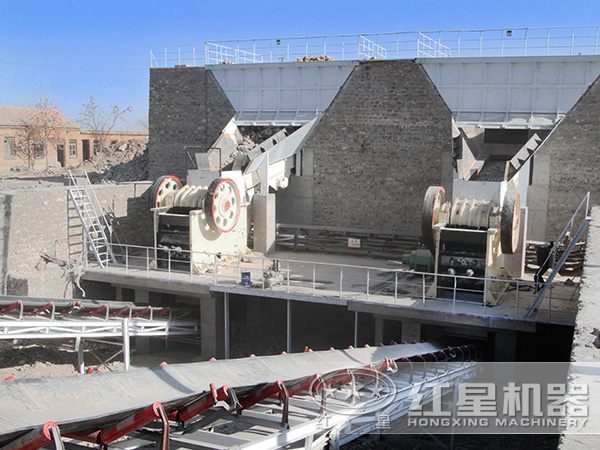

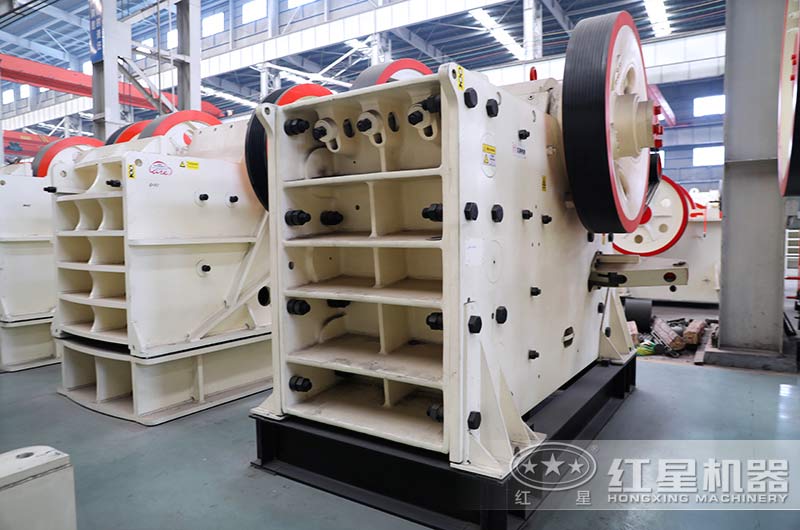

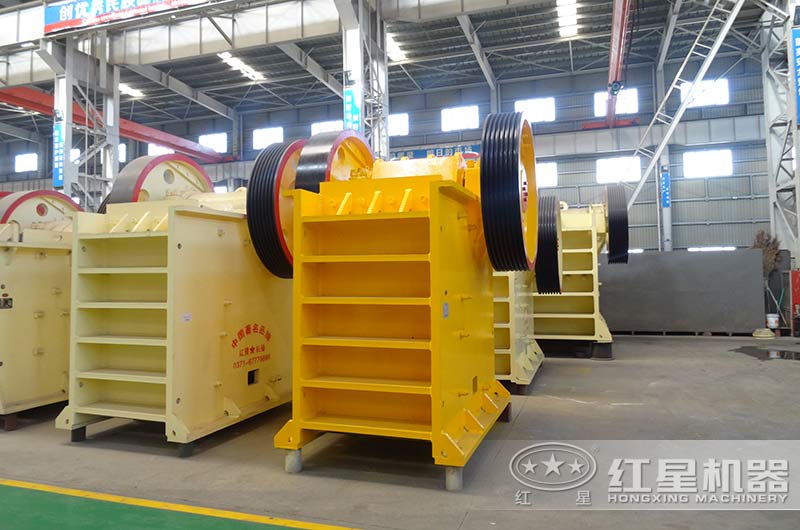

顎式破碎機車間

顎式破碎機型號、規格眾多，可定制生產

一般來說，顎式破碎機規格型號主要是由以下參數表示的：

1 給料口尺寸
顎式破碎機規格型號一般由給料口尺寸表示，如PE-150x250則表示該型號設備給料扣尺寸為150x250。
2 最大進料粒度：
給料口尺寸和最大進料粒度是相輔相成的，給料口尺寸越大，該規格顎式破碎機所允許的最大進料粒度也大。
3 排料口調整范圍
排料口調整范圍是指經過該規格顎式破碎機破碎之后，出料成品粒度的所在范圍。
4 處理能力
處理能力一般是時該規格顎式破碎機每小時能破碎的石料量。
5 偏心軸轉速
顎式破碎機動顎的擺動次數由偏心軸的轉速決定，在一定范圍內，設備產能隨著偏心軸轉速的增加而增加，但是，當動顎擺動超過一定限度時，再增加轉速，生產能力增加十分緩慢，有時甚至還下降。
6 電動機功率、重量
電動機功率是指顎式破碎機所配備的電機功率，重量則是該規格顎式破碎機總重。
7 外形尺寸
顎式破碎機尺寸一般用長x寬x高表示，顎式破碎機規格型號越大，其外形尺寸越大，總重量越重。

二、顎式破碎機尺寸表

PE系列顎式破碎機

PE顎式破碎機是一款經典鄂破機，在國內出現較早，技術成熟，許多投資者都比較熟悉，該機采用焊接機架結構，更加牢固可靠，鋼板焊接機架，能有效避免鑄造缺陷，使機體更加牢固可靠，特殊的飛輪設計能有效減少機身振動，使機器運轉更加平穩，墊片調整排料口，更加簡單可靠，深腔破碎無破碎死區，大大提高了進料粒度和產量。

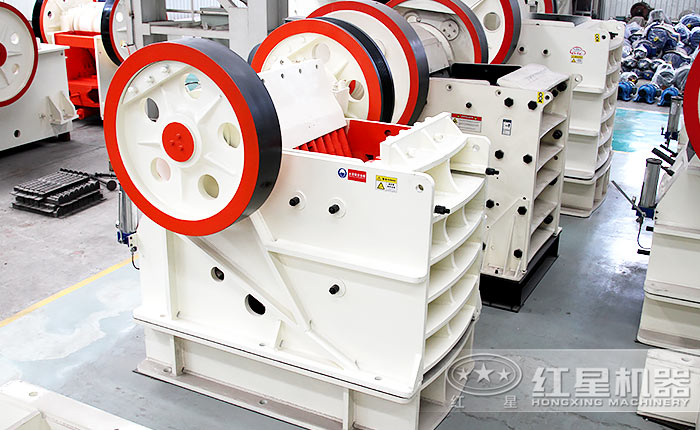

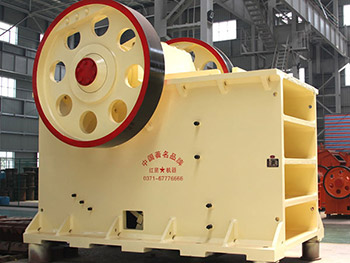

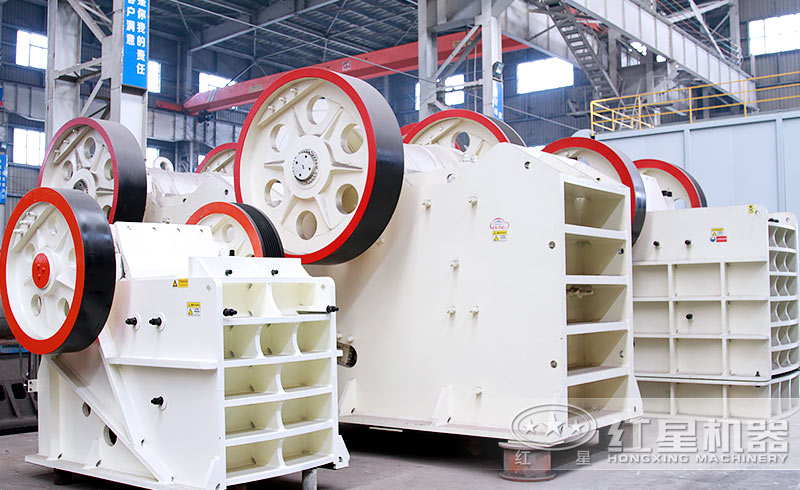

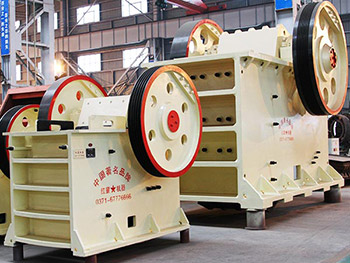

PE系列顎式破碎機

紅星PE系列顎式破碎機-經典顎破，工藝成熟

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同

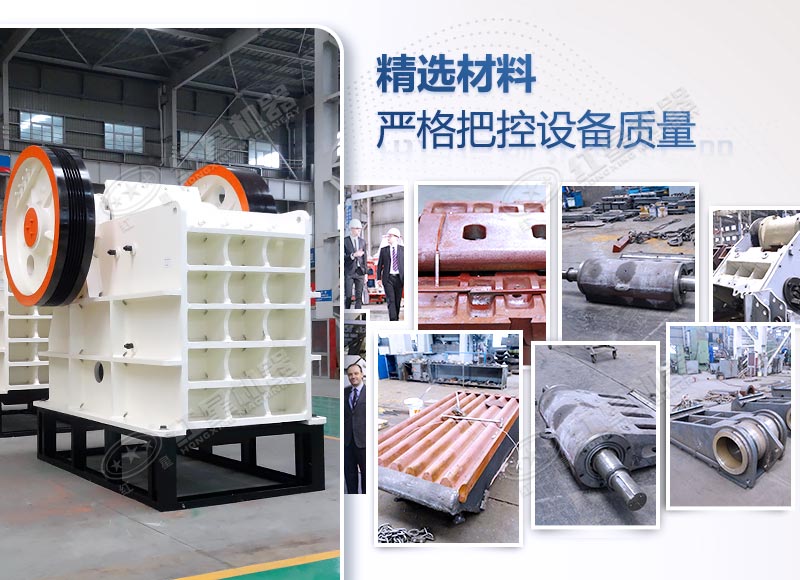

HD顎式破碎機

HD顎式破碎機也成為德版顎式破碎機，融合德國礦山技術，根據國內碎石市場行業研制出來的一款新型顎式破碎機，整機采用超大軸承和鍛造主軸，能承載更大的破碎力度，低懸掛運動機構設計，能提供更大的破碎比，采用高耐磨齒板，維護周期更長，能有效節約開支，為用戶創造更高收益。

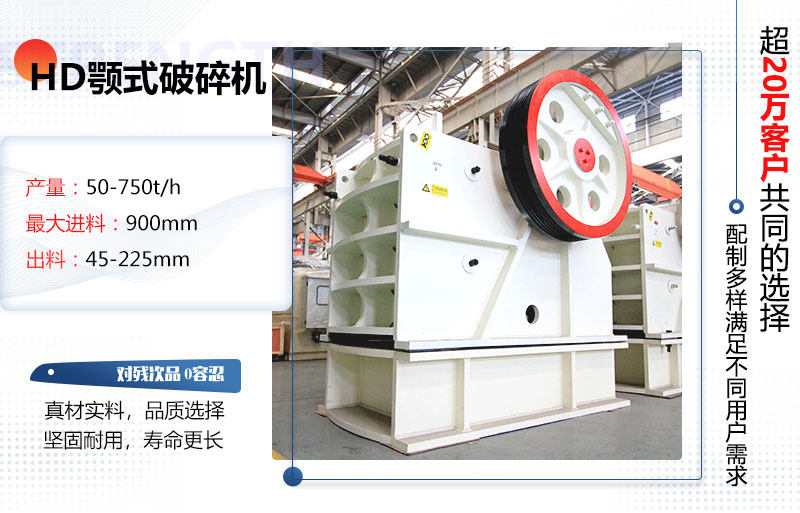

HD顎式破碎機

HD德版顎式破碎機-升級破碎，智能操控，環保作業

型號	進料口尺寸	最大進料粒度	出料口調整范圍	處理能力(t/h)	電機功率	外形尺寸長×寬×高
HD72(57)	460×720	425	45-100	50-120	6P 55	2100×1556×1640
HD86(69)	580×860	500	50-150	60-280	8P 75	2200×1754×1810
HD98(751)	680×980	630	75-175	110-410	8P 110	2660×1960×2175
HD110(912)	850×1100	750	100-200	170-550	6P 132	2960×2381×2556
HD125	950×1250	900	125-225	280-750	8P 160	3500×2614×2925

注：產量根據不同物料，進料粒度等因素其結果將有所不同

歐版顎式破碎機

CJ系列歐版顎式破碎機性能可靠，設計特殊，具有更大的破碎比，機身運轉平穩，整機采用非焊接可拆解機架，便于運輸和安裝，尤其是井下安裝運輸更為便捷，優化運動參數，使機體在破碎腔下部沖程更大，破碎比更大，楔塊式的排料口調節方式能有效減少工人勞動強度和停機時間，提升運營收益，超大的軸承設計使得整機具備更強的承載能力，與傳統顎式破碎機相比，歐版鄂破的動顎和機架四個軸承規格相同，有效減少了備件種類。

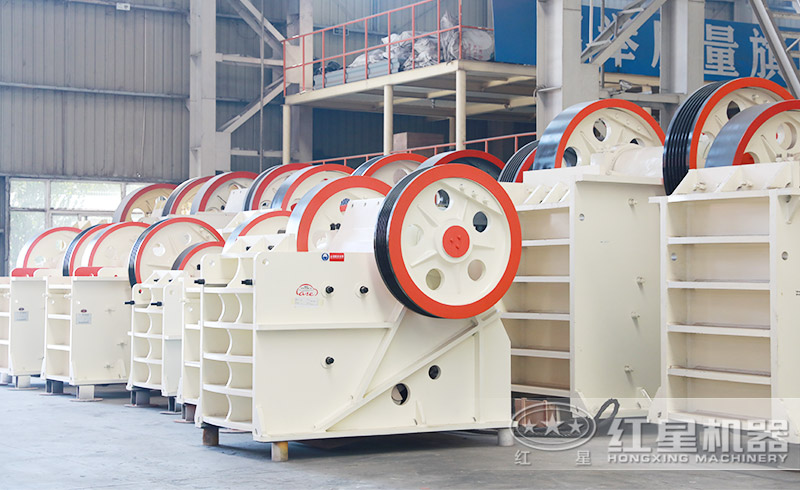

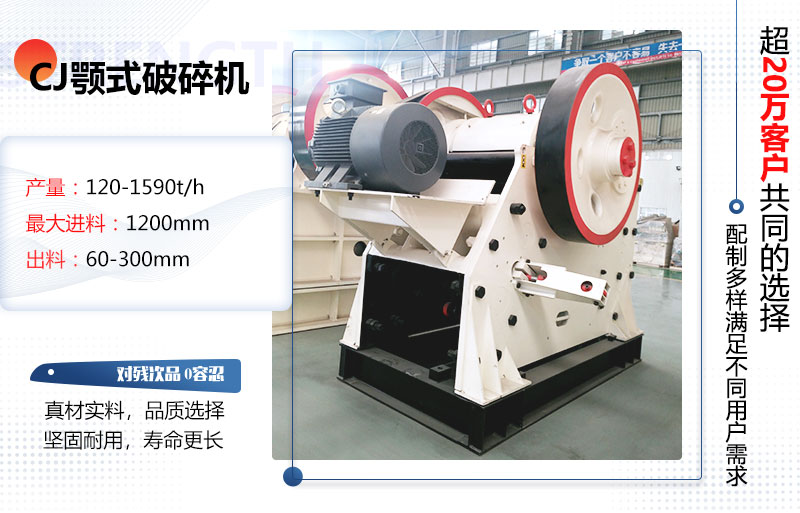

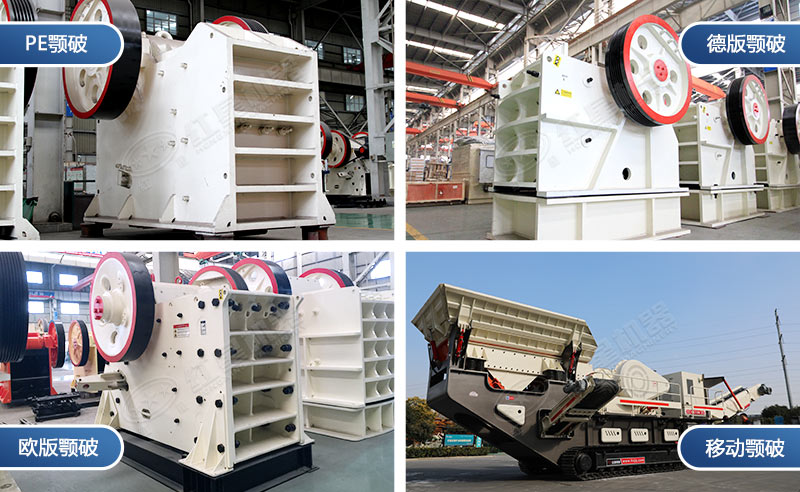

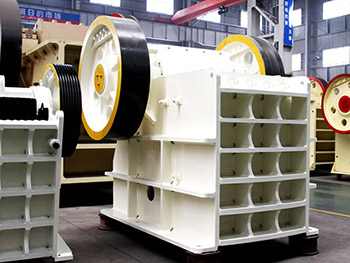

不同規格尺寸的顎式破碎機

歐版顎式破碎機-設計先進，經久耐用

型號	最大進料粒度	進料口尺寸	出料口調整范圍	處理能力（t/h）	電機功率（KW）	外形尺寸長×寬×高（KW）
CJ96	480	930×580	60-175	105-390	4P 90	2850×2270×1950
CJ106	560	1060×700	70-200	150-500	4P 110	3280×2580×2400
CJ120	700	1200×870	70-200	175-610	4P 160	3700×2790×2950
CJ125	760	1250×950	100-250	270-831	4P 160	4230×2780×2960
CJ150	960	1400×1200	125-250	340-880	4P 200	5030×3440×3970
CJ160	960	1600×1200	150-300	430-1145	4P 250	5780×3460×3580
CJ200	1200	2000×1500	175-300	630-1435	6P 400	6600×4030×4400
CJ1511	850	1500×1070	125-300	425-1195	6P 200	4130×3000×3330
CJ1513	1040	1500×1300	150-300	530-1280	6P 200	4620×2890×4190

注：產量根據不同物料，進料粒度等因素其結果將有所不同

移動式顎式破碎機

在上述傳統顎式破碎機的作業基礎上，衍生出移動式顎式破碎機。有輪胎式和履帶式兩種機動配置，按照您的生產需求，可以靈活選配。

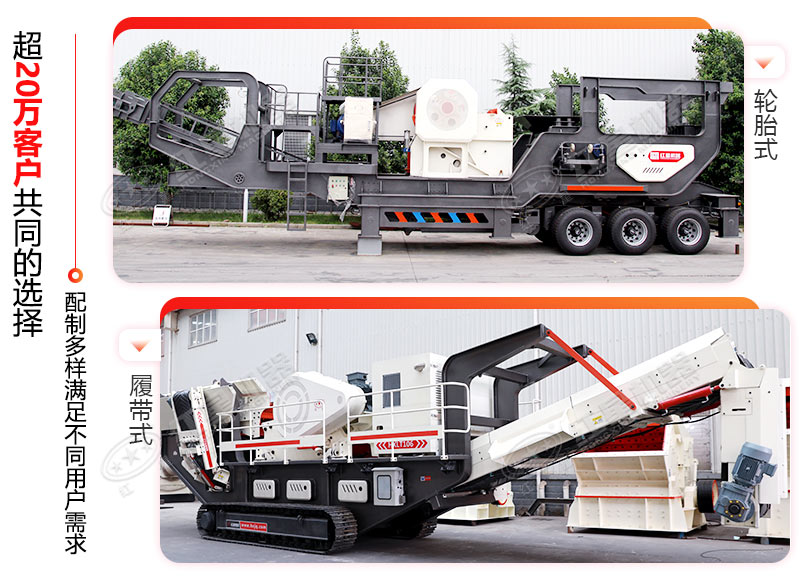

不同配置的移動顎式破碎機

不同機動配置的移動顎式破碎機

移動顎式破碎機，不需要進行打樁固定，可以與其他移動破碎機一起，組建成不同配置的移動式破碎生產線；

機動主體可以選搭柴油發電機組，油電混用動力系統，支持自主發電帶動設備運行，野外環境沒電也不用擔心；

單機轉場不需要拆裝，可以隨時拉走轉場，輪胎式需要借助半掛車牽引，履帶式單機可以獨立移動，而且具備爬坡能力，可以深入山地、濕地等各種復雜前線展開作業。

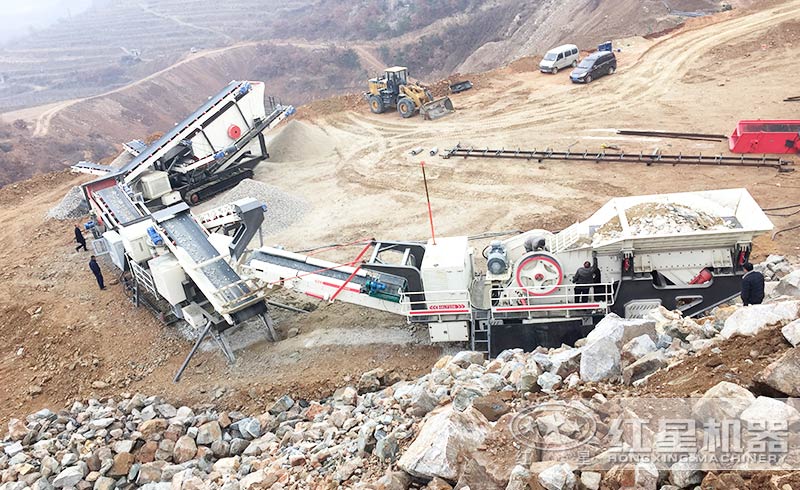

多機組聯合工作現場

移動顎式破碎機多機組聯合工作現場

了解顎式破碎機的規格參數，更助于選到合適的設備，在實際生產中，配置一臺顎式破碎機需要考慮的因素有很多，合適的，才能產生更高的收益。在紅星，我們有專業的工程師根據您的時產、原料、出料要求、場地條件以及生產預算為您量身打造經濟、合理的顎式破碎機及成套生產線，確保效益高，無產能浪費！
