立軸錘式破碎機是我公司新研發的一臺錘式破碎機，主要工作部件為帶有錘子（又稱錘頭）的轉子。受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出。整體設備具有破碎比大（一般為10-25，高者達50），生產能力高，產品均勻，過粉現象少等優勢。

工作原理

立軸錘式破碎機主要是靠沖擊能來完成破碎物料作業的。錘式破碎機工作時，電機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎到所需出料粒度然后通過篩板排出機外。

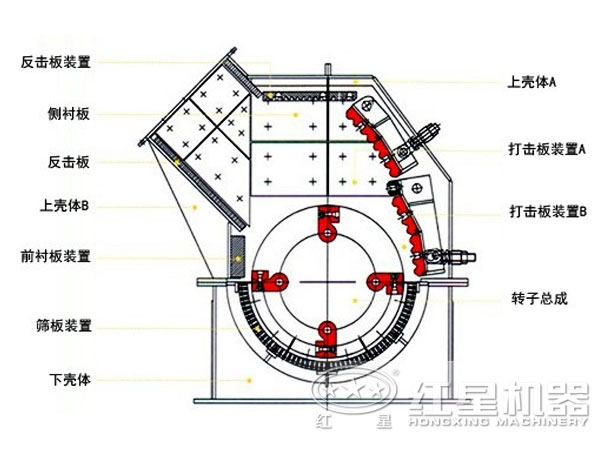

結構組成

1、主軸：主軸是稱為立軸錘式破碎機支撐轉子的主要部件，設備很多配件都要由主軸承受。所以說主軸具有較高的韌性和強度，通常采用優質合金鋼材質。

2、轉子：轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，要用鎖緊螺母在銷軸兩端進行固定。

3、錘頭：錘頭則是立軸錘式破碎機主要破碎部件，起到對物料敲打及破碎工藝，其錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高。

4、襯板：為了防止立軸錘式破碎機機架的磨損，在機架的內壁用錳鋼做襯板，這樣算了設備的使用壽命。

5、篦條：篦條不是所有破碎設備都能安裝的配件，只有立軸錘式破碎機或錘式破碎機才會安裝此配件。作用起到保證成品粒度達到客戶的要求。

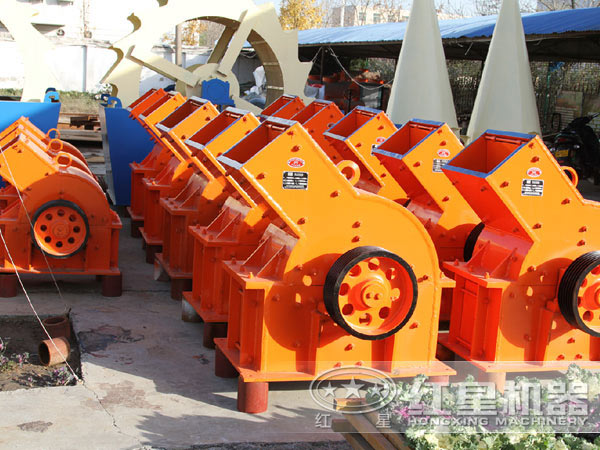

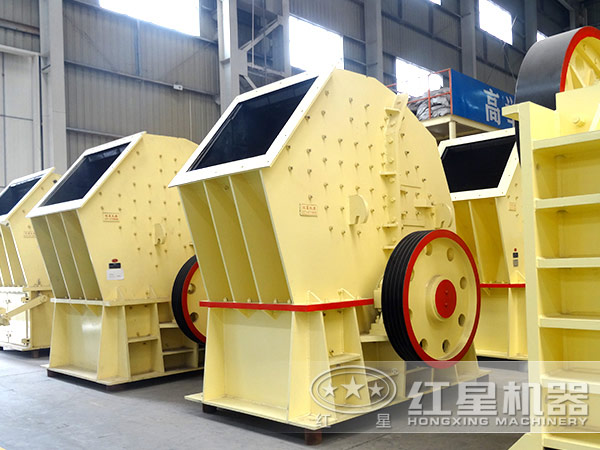

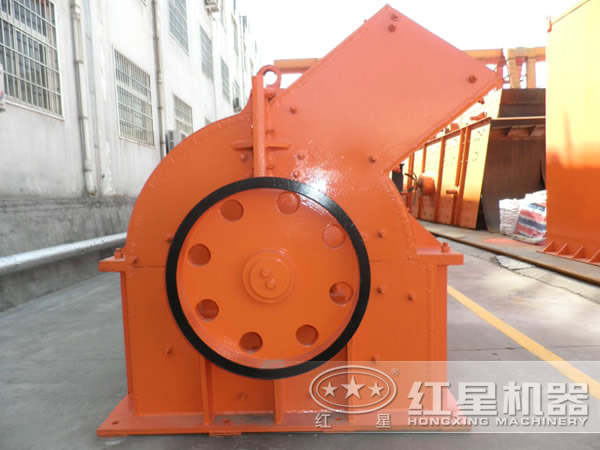

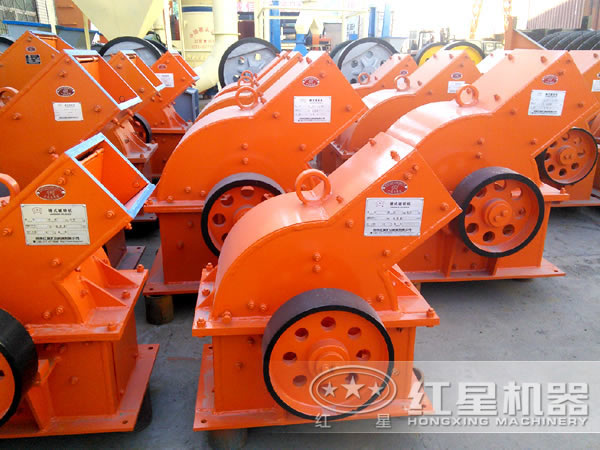

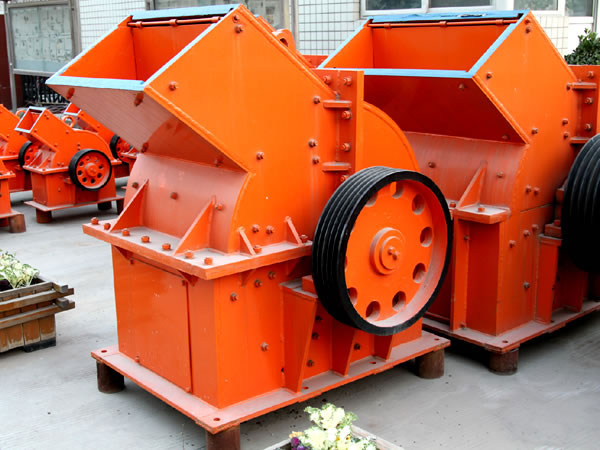

圖片實拍

客戶現場

立軸錘式破碎機性能優勢

1、立軸錘式破碎機特點是結構密封，在工作中從而解決了破碎車間的粉塵污染和機體漏灰問題。

2、設備的應用范圍非常廣泛，可作為石料破碎，石頭破碎，礦山破碎，塑料粉碎，垃圾粉碎等材料的破碎設備使用。

3、立軸錘式破碎機出料口有篦條把控出料粒度，所以破碎出來的產品粒度均勻，能夠達到預計的效果。
