混凝土破碎機設備實拍：顎式破碎機

混凝土破碎機破碎力度較強，產能和性能都非常強大，能為用戶帶來可觀的經濟效益。在破碎混凝土的過程中，設備運行平穩，發生故障率大，這是由于本身設計上更勝一籌，設備部件上又采用耐磨材質制成，使用壽命長，具有投資前景，有利于廢舊混凝土的回收再利用，是廢舊混凝土破碎生產線上的主要設備。

工作原理

混凝土破碎機作業時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎混凝土從破碎腔下口排出。

圖片實拍

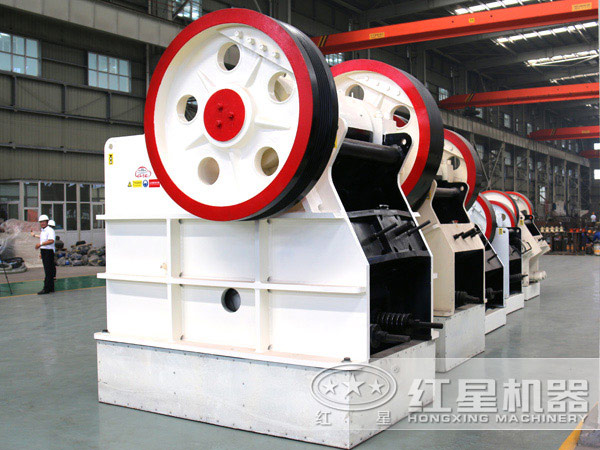

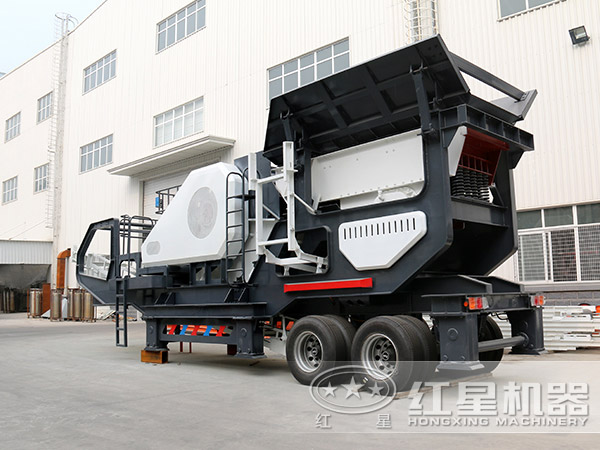

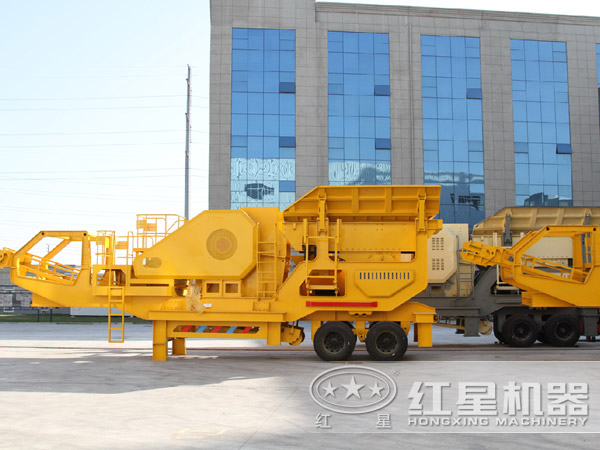

設備實拍

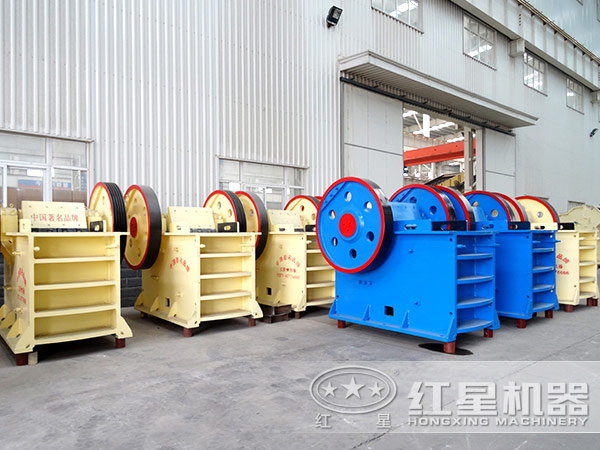

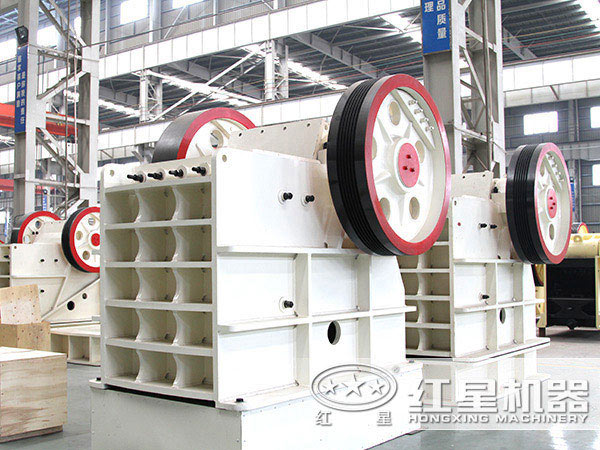

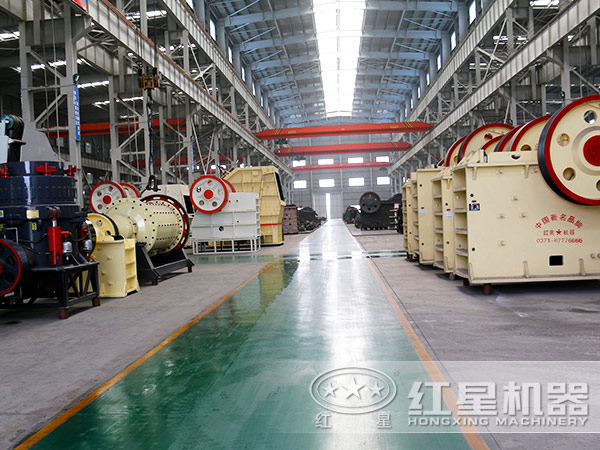

紅星機器生產的破碎機

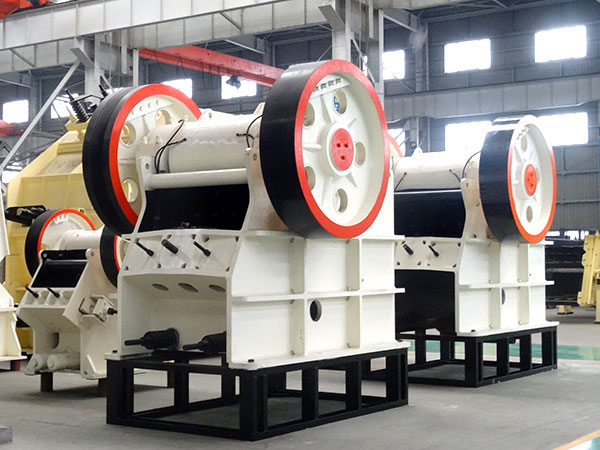

新型CJ歐版混凝土破碎機

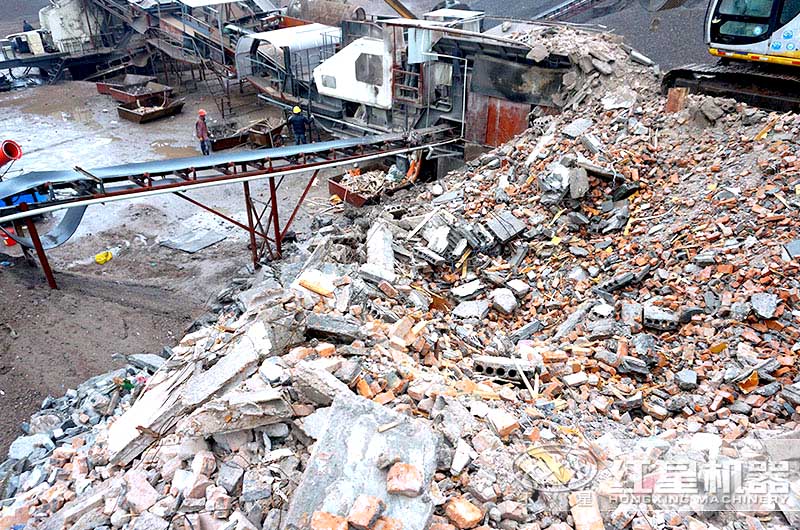

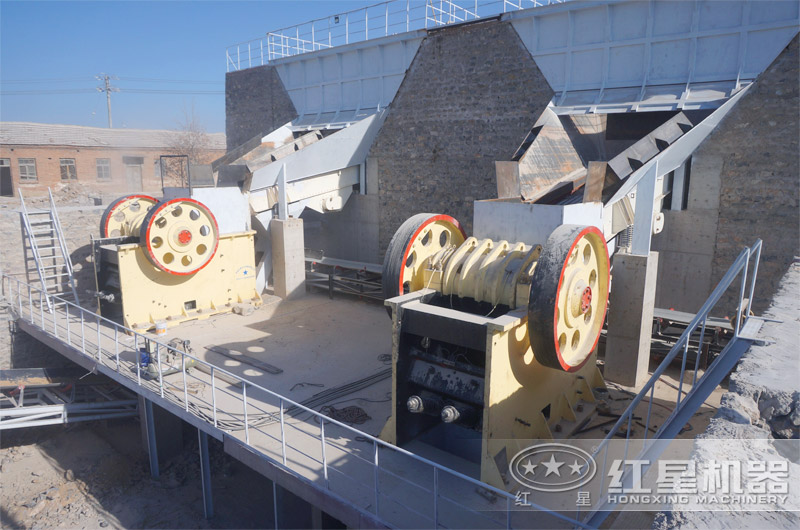

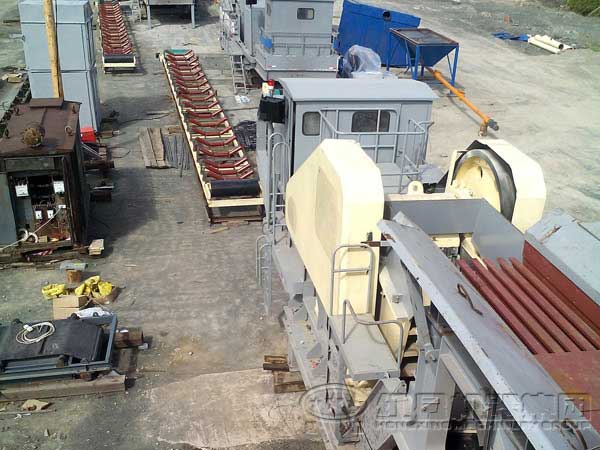

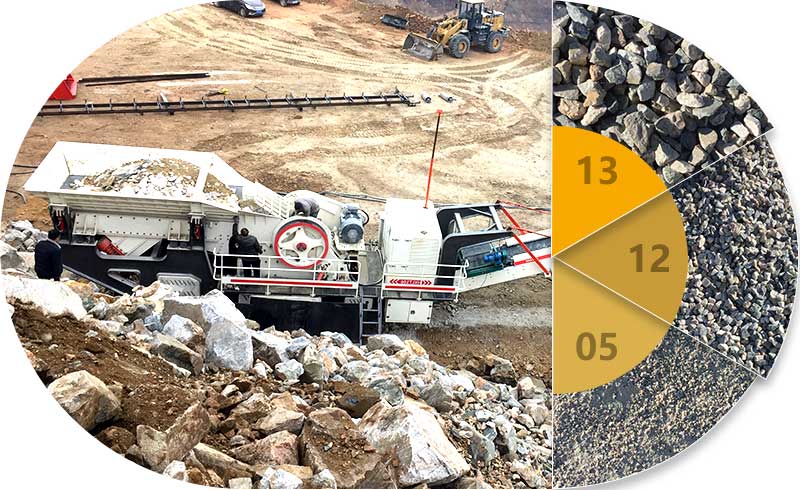

客戶現場

混凝土破碎機機性能優勢

1.設計更精良

機架采用全新的設計理念，保證機架剛度的同時，減小了整機安裝空間；先進的邊護板螺栓固定系統及人性化的吊裝孔設計，都在設計上給人耳目一新的感覺，破碎混凝土更優異。

2.運行更可靠

該設備經過優化，尤其是對整體結構及配重部分的優化，有效的降低了設備在作業時的振動等級，使設備運轉更加平穩可靠，設備承載能力更大，運行更加平穩。

3.粉碎更方便

通過螺桿或液壓缸控制調整座移動，能夠方便、快捷地實現對排礦口的調節，另外，由高品質鑄鋼動顎、鍛造偏心軸和大型輥子軸承構成的動顎總成，使其粉碎更安全可靠。

4.生產能力更強大

將破碎腔型、運動參數的優化設計配合，不僅使機器產能和產品質量大大提升，而且為用戶帶來更為可觀的經濟收益。

技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸 （長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P   5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P   7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P   11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P   15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P   30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P   55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P   55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P   55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P   110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P   110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P   160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P   280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P   15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P   22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P   30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P   37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P   55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同
