顎式石子破碎機是針對石子的特性，在原有顎式破碎機的基礎上研發趕緊的新型顎破，該設備構造簡單、堅固、工作可靠，維護工作量少，生產的后續投資成本少，逐漸應用在礦山領域，是初級破碎設備,現在能夠應用在各種礦石和大塊物料的中等粒度破碎，特別是對堅硬、強磨蝕性物料進行破碎時，效果更佳，作用更強。破碎機結構主要結構有偏心軸、飛輪、機架、動顎、肘板、調隙螺桿、固定顎版、活動顎版、大皮帶輪、側護板、肘板后座等。

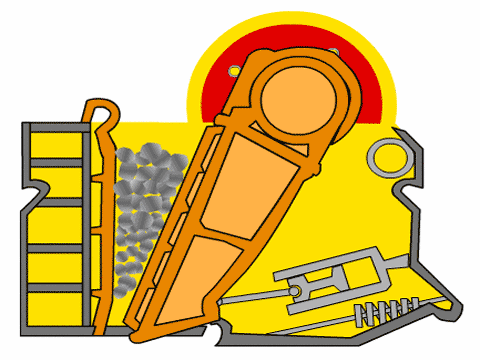

顎式石子破碎機工作原理

采用曲動擠壓型破碎方式，在電動機驅動下，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產。

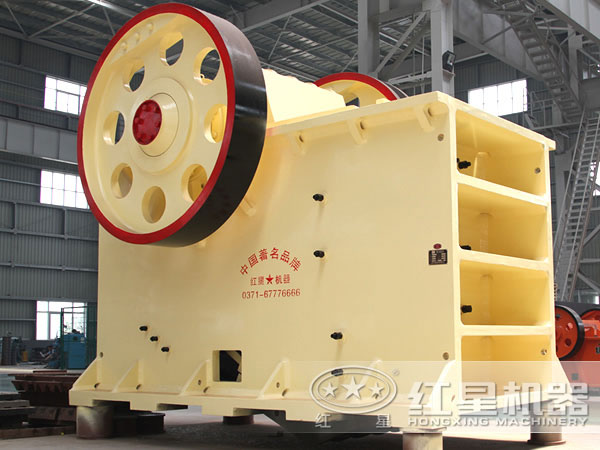

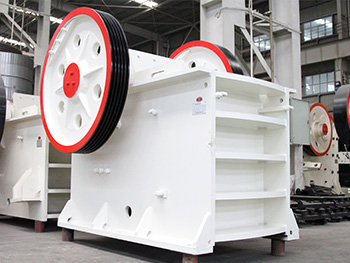

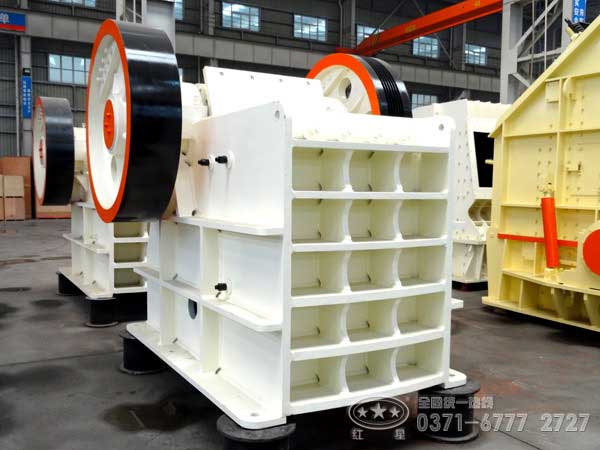

圖片實拍

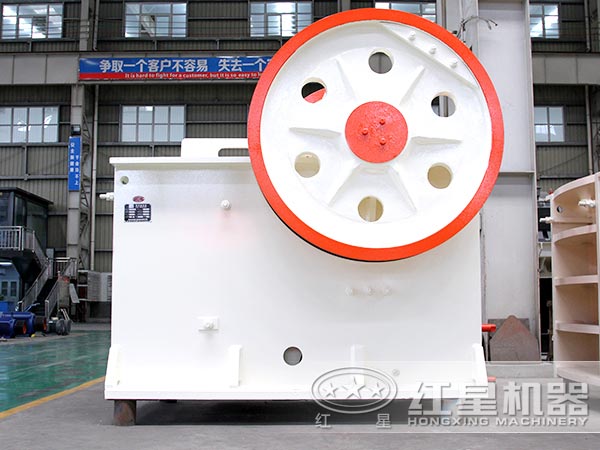

CJ歐版顎式破碎機

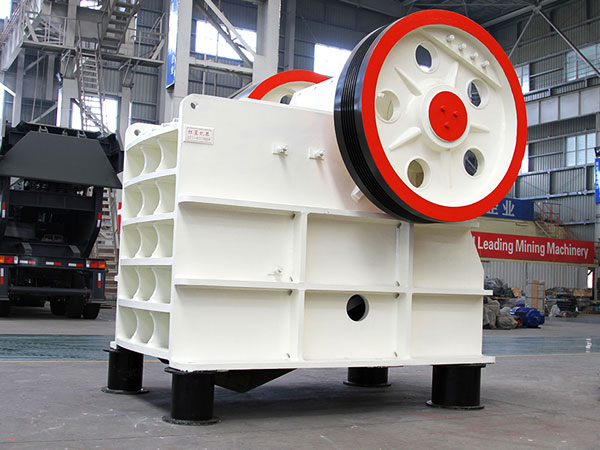

傳統型號顎式破碎機

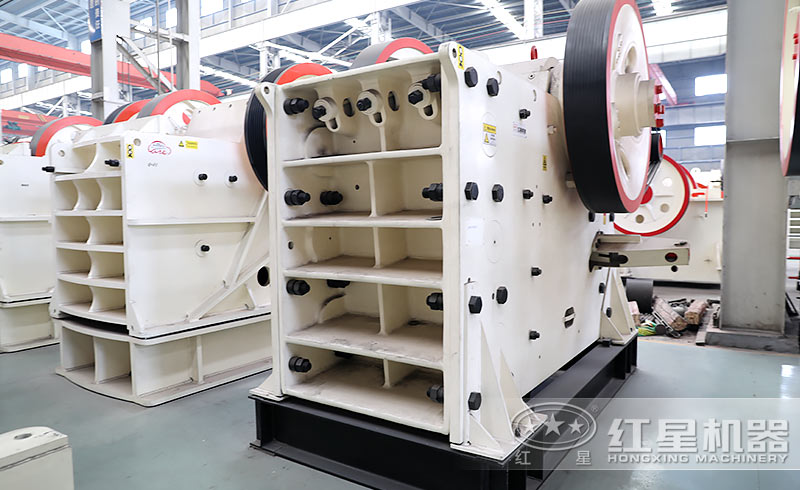

HD德版顎式破碎機

客戶現場

顎式石子破碎機性能優勢

1.工藝先進，使用壽命長

河南紅星采用較高的制造工藝，運用先進的數字化部件加工設備生產的該設備，顎式石子破碎機部件精密度高，制作材料先進，其抗壓耐磨性高，有利于延長整機的使用壽命。

2、部件組成高，可靠性強

顎式石子破碎機的部件中，動顎總成采用高質量的鑄鋼件構成，重型偏心軸亦采用鍛坯進行加工，這樣使得該整機穩定可靠性增強，并且，其偏心軸軸承更大更耐用，承載能力強，有利于生產能力的提升。

3、合理的破碎腔型設計

合理的破碎腔型設計，良好的運動參數，確定了較佳的嚙合角和行程特性值，提供了更大的破碎沖程、更高的生產率和更大的承載能力，使顎式石子破碎機與同規格的其他產品相比產量可提高30%-50%。

技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸 （長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P   5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P   7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P   11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P   15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P   30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P   55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P   55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P   55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P   110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P   110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P   160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P   280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P   15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P   22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P   30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P   37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P   55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同
